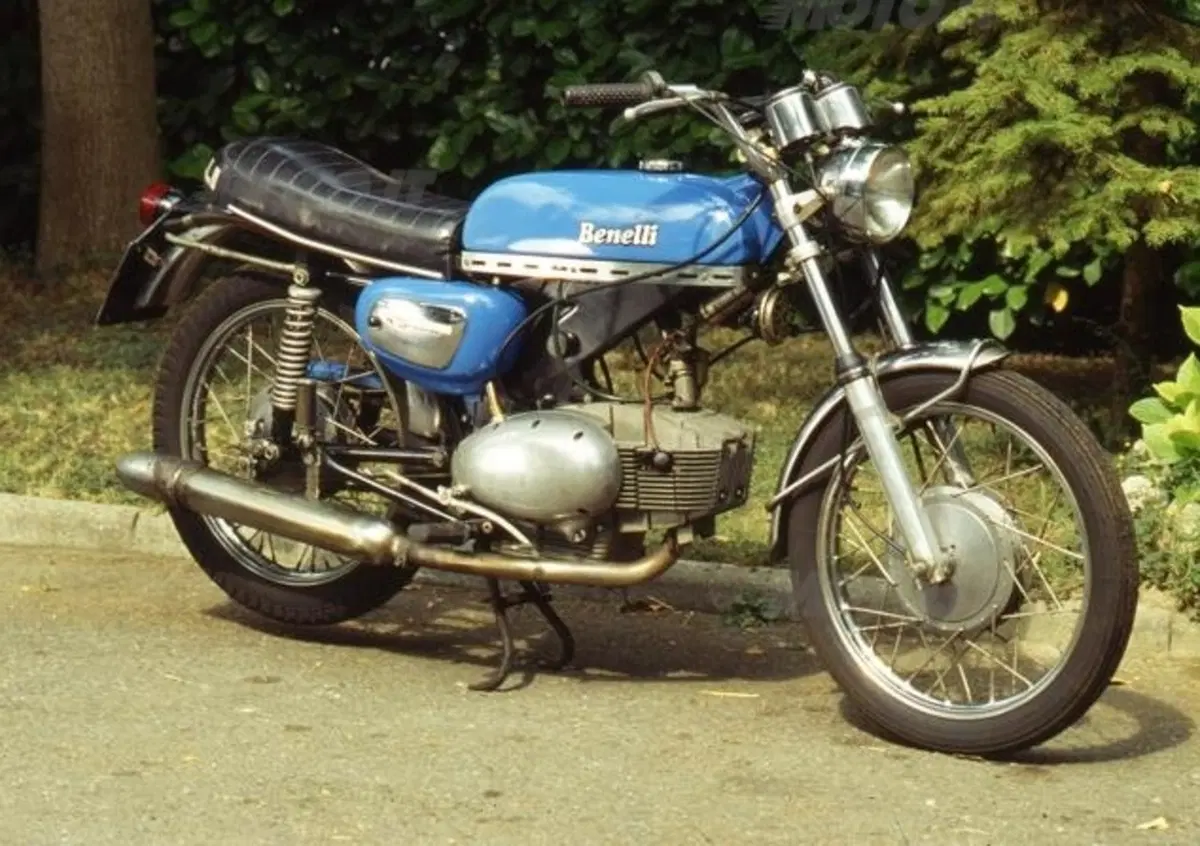

Massimo Clarke: "MV Agusta propone l'albero che gira all'indietro. I precedenti"



Nella maggior parte delle moto gli alberi a gomiti girano in avanti. Questa è la soluzione classica, ed è abbinata di norma a una trasmissione primaria a ingranaggi (con due ruote dentate) e a un cambio in cascata, nel quale cioè l’albero di entrata è parallelo a quello di uscita. Il pignone della trasmissione finale deve girare in avanti e, siccome ogni coppia di ingranaggi comporta una inversione del senso di rotazione, gira in avanti anche l’albero a gomiti.

Come ovvio, la situazione è diversa quando il cambio è del tipo con presa diretta, nel quale il pignone è coassiale all’albero di entrata e non si ha inversione del senso di rotazione. Ed è diversa anche quando la trasmissione primaria è a catena o a terna di ingranaggi; con ciascuna di queste due ultime soluzioni l’elemento condotto, e quindi l’albero di entrata del cambio, gira nello stesso verso del pignone conduttore, montato sull’albero a gomiti. Una trasmissione primaria che prevede l’impiego di un albero ausiliario, sotto questo aspetto è esattamente analoga a una a terna di ingranaggi. A meno che non si tratti di una trasmissione “mista”, come nel caso dei famosi quadricilindrici Honda CB 500, CB 350 e CB 400 four degli anni Settanta, con l’albero ausiliario collegato all’albero a gomiti da una catena silenziosa e alla frizione da una coppia di ingranaggi.

Schema tradizionale

Come ovvio, si dice che l’albero gira in avanti quando il movimento ha luogo nello stesso senso di quello delle ruote (orario se si guarda la moto da destra e antiorario se la si osserva da sinistra). Lo schema tradizionale quindi prevede due inversioni del senso di rotazione. La prima ha luogo a livello della primaria, a coppia di ingranaggi. Se l’albero ruota in avanti, la frizione quindi gira all’indietro. La seconda inversione si ha all’interno del cambio (in cascata); pertanto il pignone della trasmissione finale gira in avanti, come l’albero a gomiti.

Modelli che hanno fatto storia

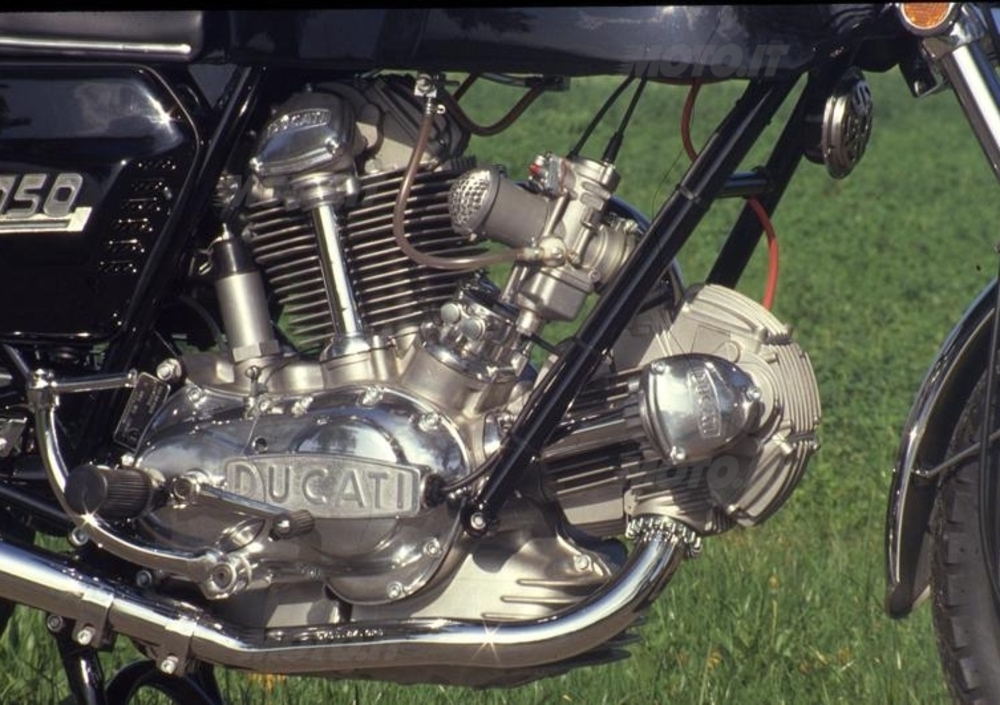

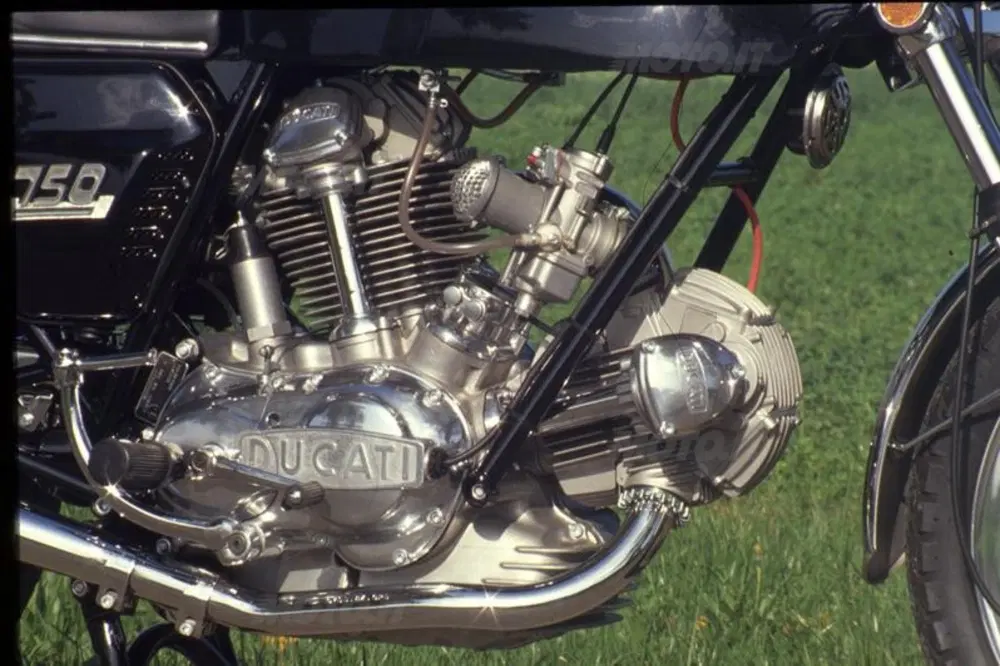

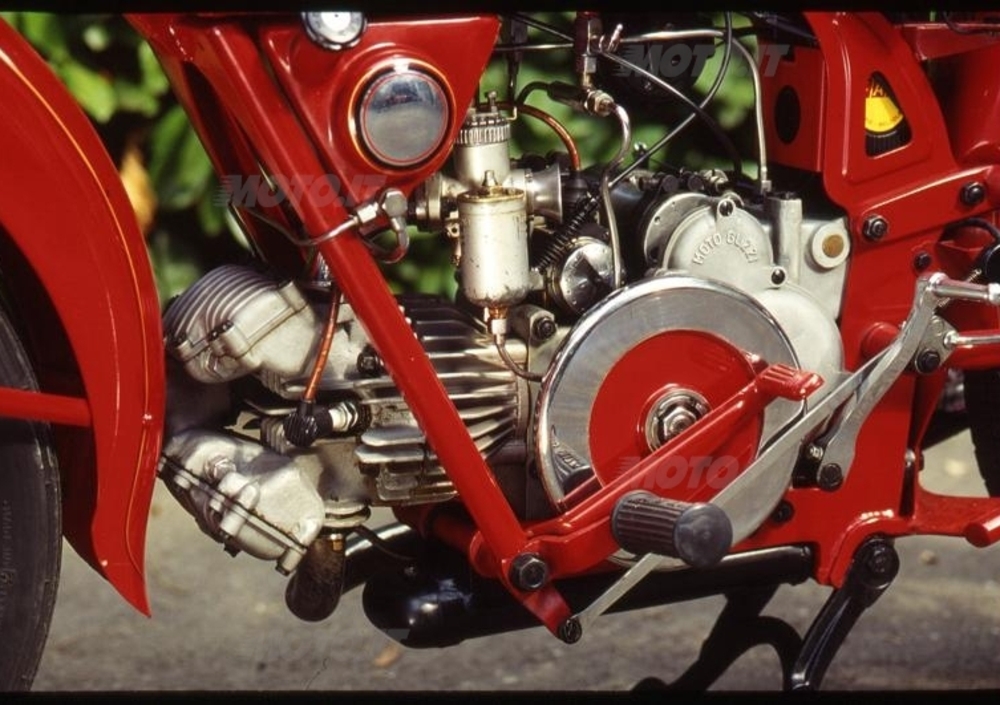

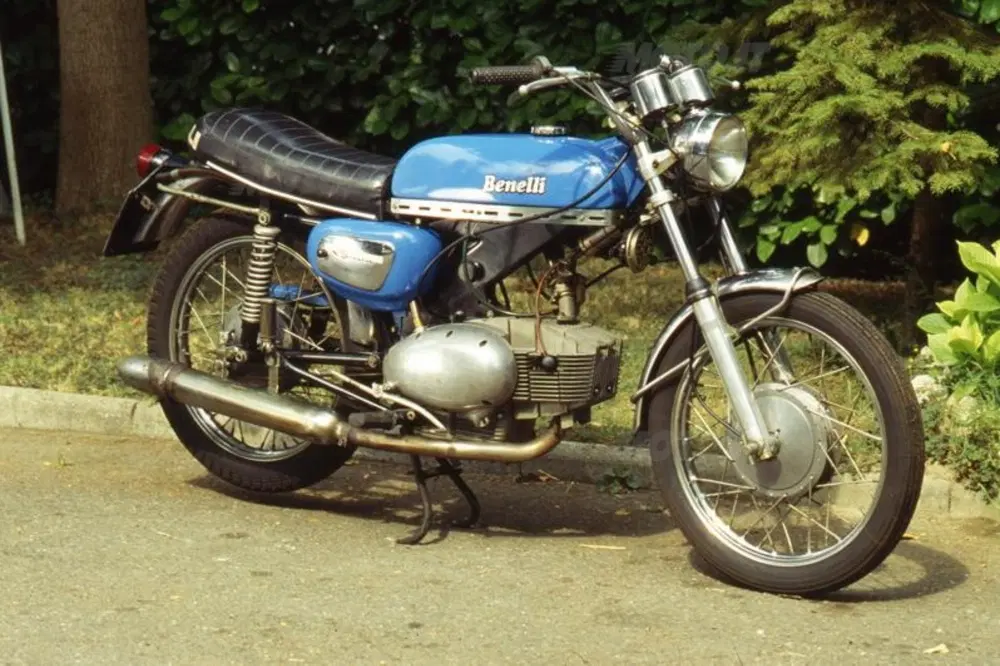

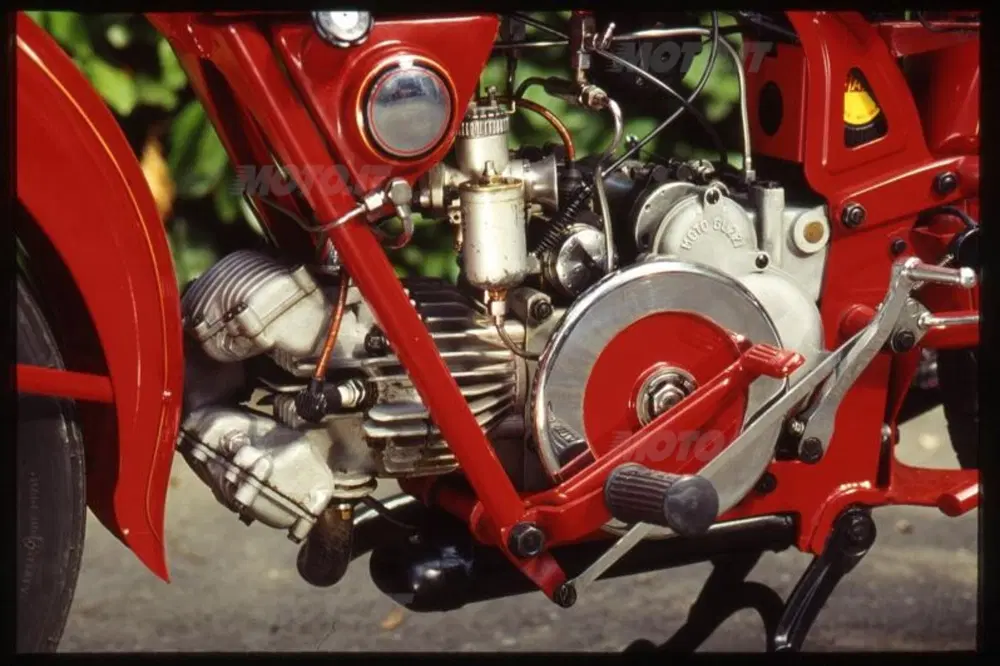

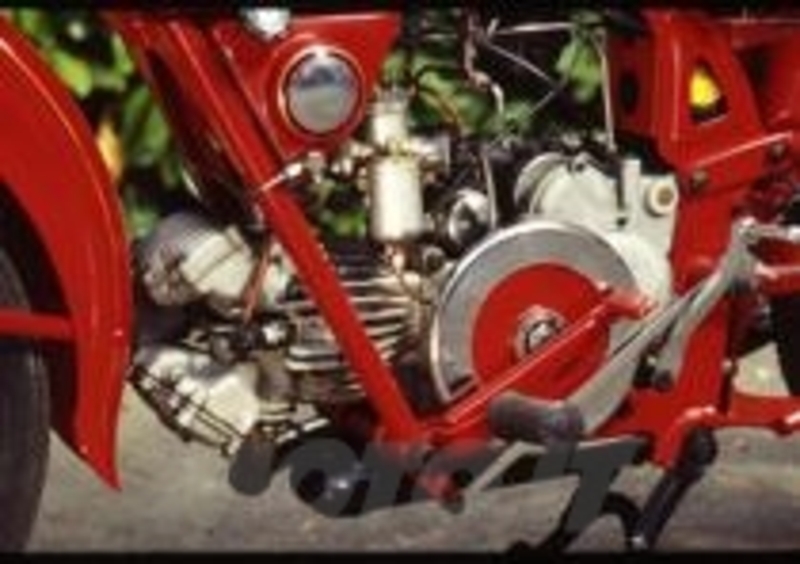

Gli esempi di trasmissioni realizzate con schemi diversi, che in molti casi comportano una rotazione “all’indietro” dell’albero a gomiti, non mancano certamente. Tra i più significativi spiccano i famosi Guzzi a cilindro orizzontale con volano esterno, che sono stati a lungo tra i più apprezzati della intera produzione mondiale e che, nelle versioni da competizione, hanno ottenuto grandi affermazioni ed hanno conquistato numerosi titoli iridati negli anni Cinquanta. Nei motori con questa architettura il contenimento dell’ingombro longitudinale è una esigenza molto importante. Adottando un cambio con presa diretta si possono mettere assai facilmente (ovvero, senza “controindicazioni” o limitazioni di sorta, per i progettisti) i due alberi uno sopra l’altro, il che è vantaggioso ai fini della riduzione della lunghezza del motore. Con una trasmissione primaria a ingranaggi, che la casa di Mandello ha impiegato fino dall’inizio della sua storia, perché il pignone della trasmissione finale giri in avanti l’albero a gomiti deve quindi girare all’indietro. Carlo Guzzi sosteneva che questa soluzione era vantaggiosa anche ai fini della lubrificazione del gruppo cilindro-pistone, in quanto la rotazione dell’albero scagliava l’olio che usciva ai lati della testa di biella verso la parte alta della canna, da dove esso per gravità scendeva agevolmente verso la parte inferiore. In effetti questa teoria, forse accettabile per i motori molto lenti, non si è dimostrata valida per la normali realizzazioni motociclistiche (come ben sanno i possessori dei Ducati bicilindrici con distribuzione comandata da cinghie dentate, nei quali l’albero gira in avanti).
