Prova quattro ruote

Quadro 4

- Finalmente disponibile il Quadro4, il primo, rivoluzionario veicolo a quattro ruote che piega come un omologo tre ruote. Curiosamente omologato come triciclo, si guida con la patente B, è adatto a tutti e costa 10.450 euro
Voto della redazione
7,5
Quadro 4

Chiamatelo pure “scooter a quattro ruote”, perché in effetti lo è, e al momento è anche l’unico. Ma in realtà non sarebbe nemmeno così sbagliato definirlo un “quad che piega”, questo rivoluzionario Quadro4. Un progetto molto ardito e interessantissimo, nel quale Luciano Marabese e i suoi figli Riccardo e Roberto hanno sempre creduto fortemente, e che in effetti realizzarono in contemporanea al Quadro 350, l’ormai noto “tre ruote” di famiglia che, però, arrivò molto prima sul mercato.

Ci piace ricordare che nei primissimi anni 80 Luciano Marabese si mise a costruire nel box di casa, un po’ per gioco, per quelli che allora erano i suoi figlioletti, alcuni bellissimi prototipi di midi-moto da cross e da speedway. Visti i risultati ci prese gusto, e diede vita al marchio HRD, inizialmente svettante su magnifiche midi-cross professionali color rosso fuoco, alle quali fecero seguito apprezzate supersportive stradali da 125 cc, costruite a Cerro Maggiore (poco lontano da Milano) dove era nato lo Studio Marabese, in seguito divenuto Marabese Design: ed è lì che nacquero numerosissimi progetti, trasformati spesso in prototipi funzionanti di moto e scooter a due, e più recentemente anche a tre e quattro ruote, per costruttori come il Gruppo Piaggio, Moto Morini, Triumph, e la stessa Yamaha. Progetti spesso ambiziosi, da molti dei quali nacquero parecchi noti prodotti di serie.

Era il tardo 2010, quando un inatteso ed intrigante video diffuso in rete mostrava un rosso scooter a quattro ruote in evoluzioni esagerate sul bagnato, e, in seguito, tranquillamente a spasso per il centro di Milano. Quel video sanciva la nascita di un nuovo marchio italiano – Quadro Vehicles – facente naturalmente sempre capo alla famiglia Marabese.

Nel 2013 ecco il trasferimento in Svizzera. A Vacallo, appena oltre la barriera di Chiasso, con la denominazione di Quadro Vehicles S.A: una piccola realtà industriale che in definitiva ha inglobato Marabese Design, e che attualmente conta oltre 500 concessionari in 26 Paesi del mondo. A Como, invece, ha sede l’importatore italiano, Quadro Italia S.r.l.

Ma se il Quadro a tre ruote (350D e 350S) circola ormai da un lustro, l’atteso fratellone tetrarotato ha fatto un po’attendere molti suoi aspiranti acquirenti che fin dalla sua prima apparizione si chiedevano quando mai sarebbe arrivato dai concessionari. Anche perché negli ultimi quattro anni l’esclusivo veicolo ha fatto sempre bella mostra di sé al Salone di Milano… Ma lo scorso novembre, appunto all’Eicma, abbiamo visto e “provato” sommariamente il Quadro4 in versione definitiva in un piccolo spazio allestito per i brevi test dedicati ai visitatori interessati.

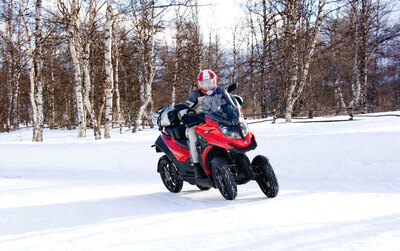

All’inizio di quest’anno, poi, Moto.it è stato il primo a pubblicare un test decisamente più probante del veicolo, visto che il nostro bravissimo collaboratore-fotografo-giramondo Luca Bracali lo scorso febbraio ci ha girato la Norvegia e le splendide isole Lofoten, regalandoci un invidiabile reportage della sua innevata avventura nei boschi, ovviamente documentata anche tramite alcuni bellissimi video.
Più recentemente anche in redazione abbiamo avuto a disposizione per qualche pochi giorni il Q4 per un test decisamente più “normale”. Ed eccolo qui, l’appetibile scooter/quad capace di inclinarsi fino a ben 45 gradi anche sul bagnato, con il rassicurante supporto di quattro ruote - le due posteriori ovviamente motrici – a suddividersi gli oltre due quintali e mezzo secco dichiarati dal Costruttore.

Com’è fatto

Visto di fronte, il Quadro4 è facilmente confondibile col 350S: quindi il musetto ospita un poderoso impianto illuminante alogeno con due fari polielissoidali inferiori abbaglianti e due superiori anabbaglianti, in entrambi i casi funzionanti contemporaneamente, con alle estremità superiori le lucine diurne a led. Immutate anche le piccole “frecce”, parimenti a led. Il tutto sovrastato da un bel parabrezza scuro, non regolabile in altezza. Chiaro che la vista posteriore sia invece completamente differente: in bella evidenza figurano infatti due ruote motrici, e più sopra spicca un largo fanalino multi-led. Girando attorno al veicolo, oltre alle pedanine posteriori in lega leggera, sul lato destro si nota la maniglia che aziona il freno di stazionamento, ben incastonata appena sotto la sella del pilota. All’estremità anteriore della pedana, poi, figura il pedale che comanda la frenata combinata, sistemato il più avanti possibile per non disturbare la posizione del piede.

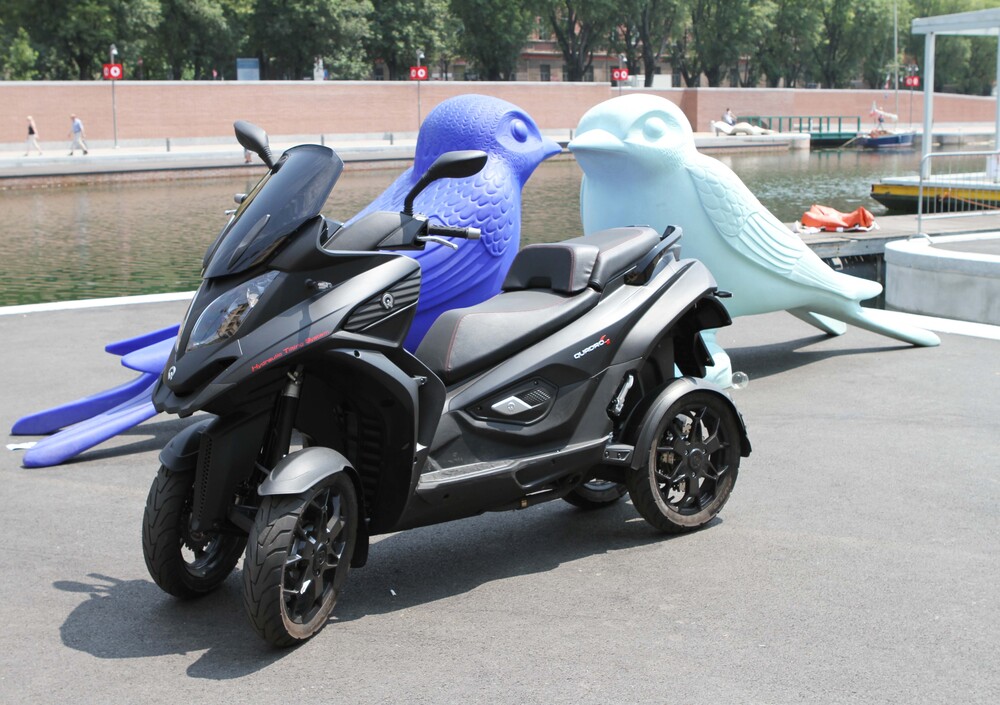

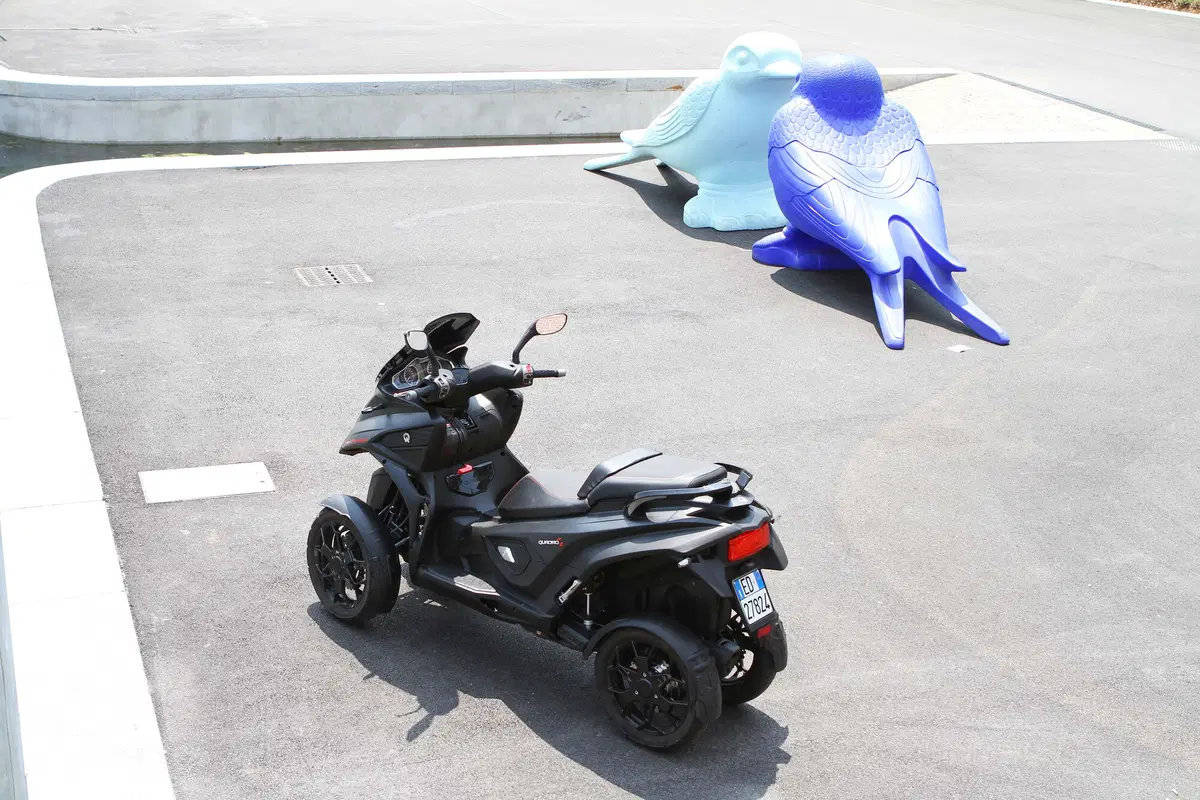

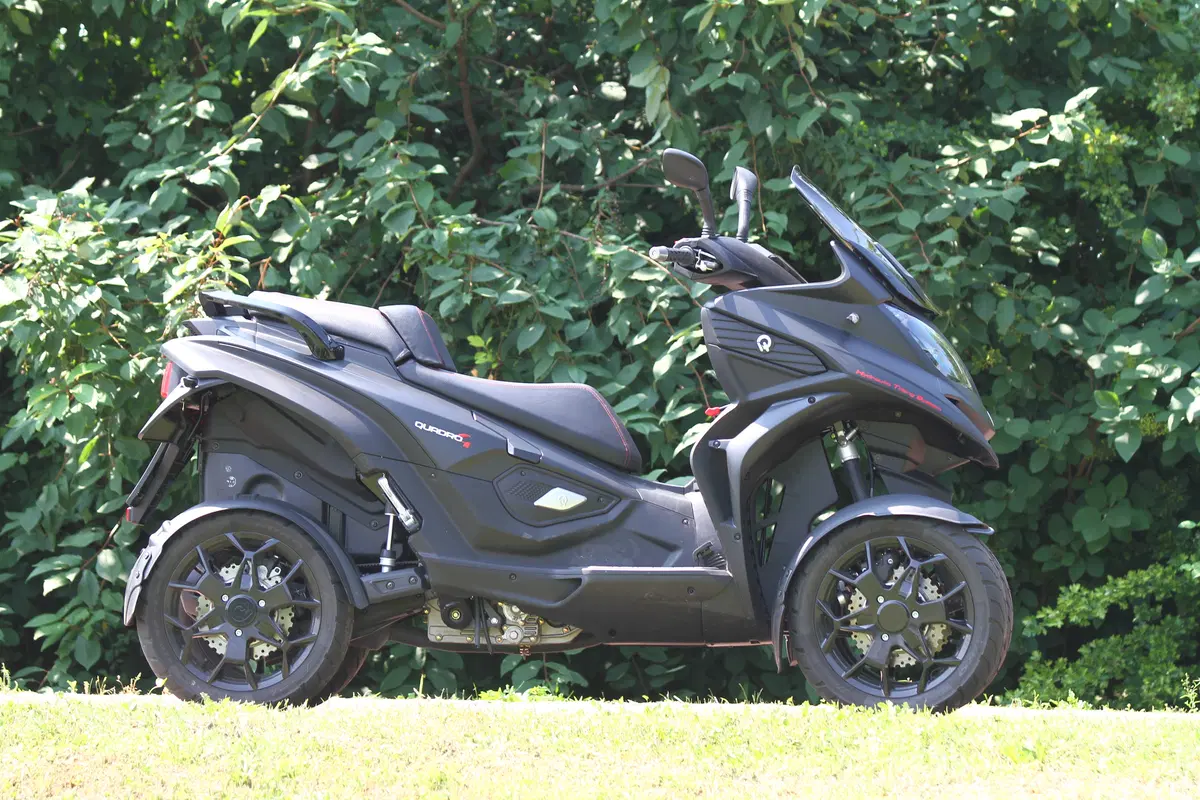

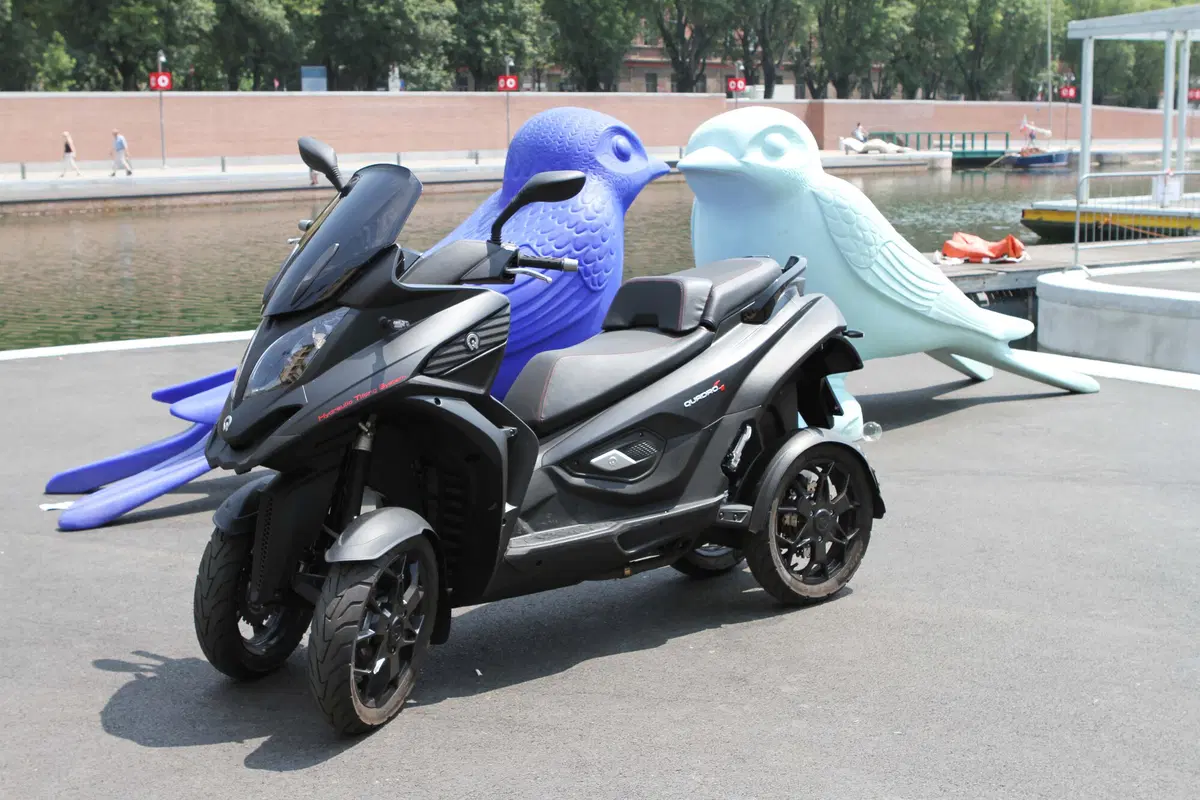

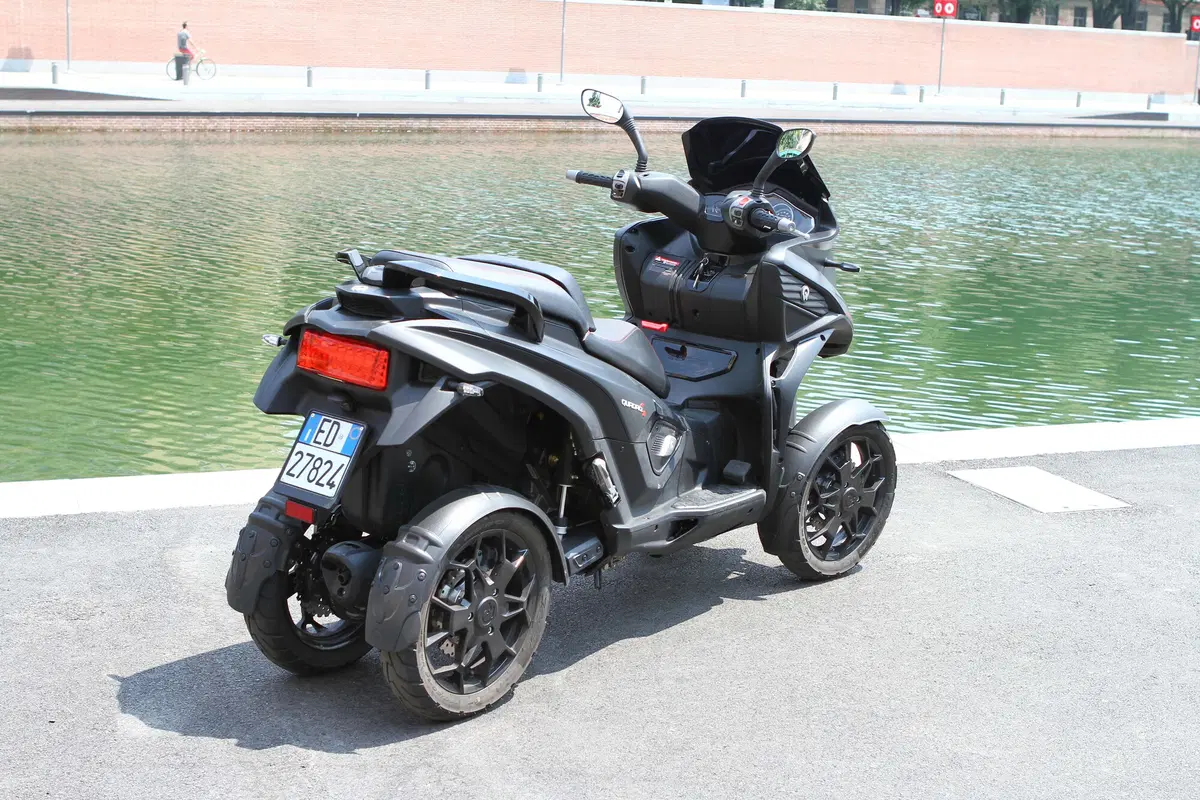

Ad uno sguardo distratto il Q4 potrebbe sembrare il fratello a tre ruote
  1 di 8

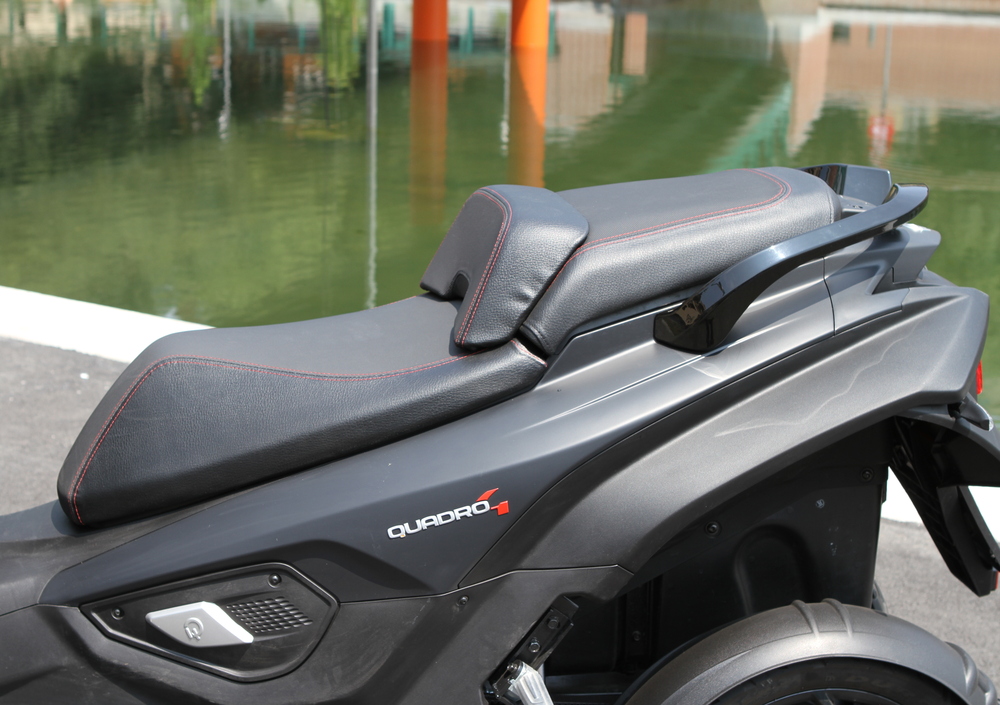

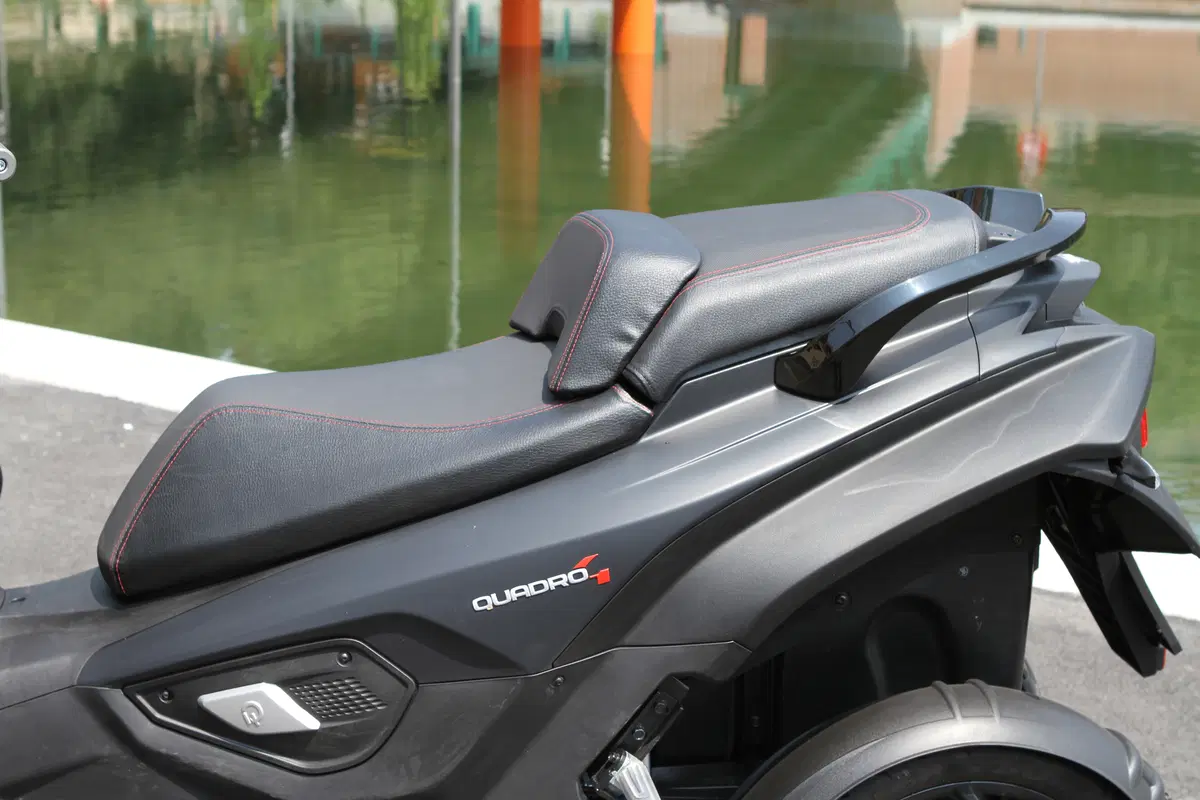

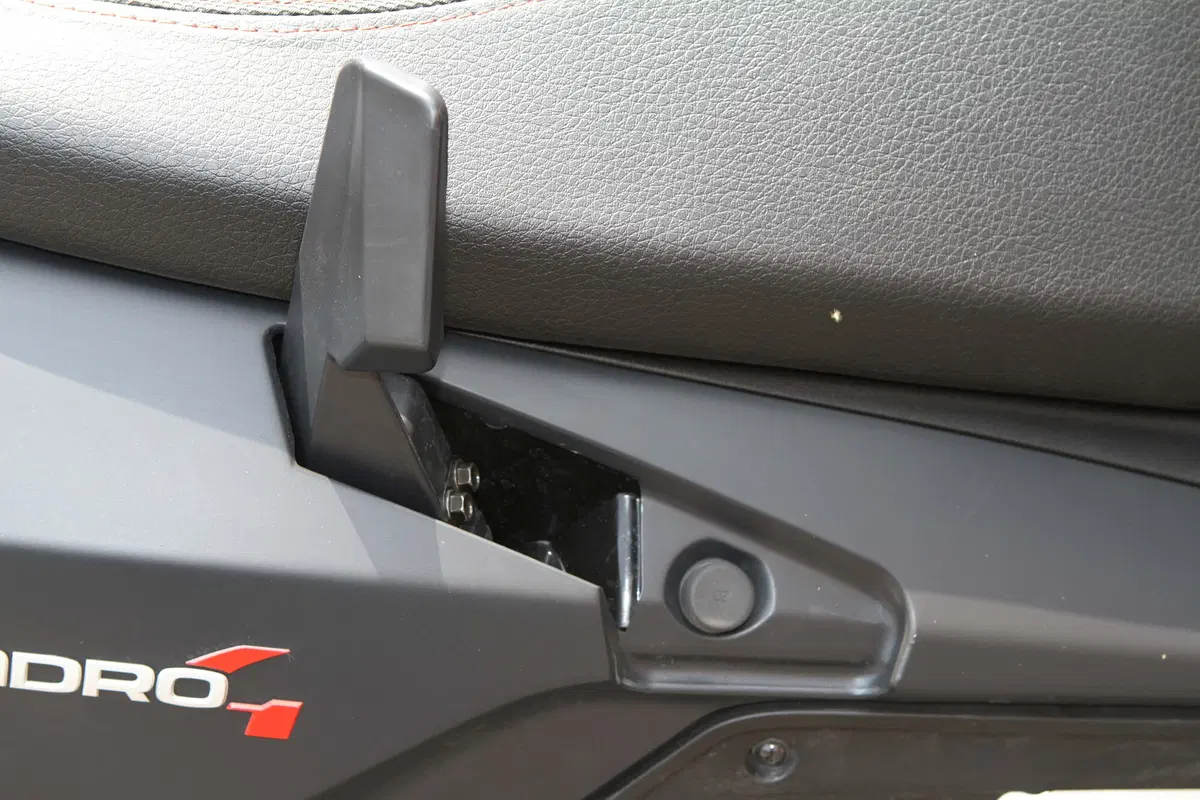

Il sellone del Quadro è composto da due elementi, con il poggiaschiena centrale, regolabile orizzontalmente, che funge da divisorio con la sella del passeggero, marcatamente rialzata. In mancanza di bauletto, il trasportato dovrà utilizzare i due maniglioni a sua disposizione, robusti e belli da vedere, ma non comodissimi da stringere, non essendo a sezione tonda: peccato veniale, beatamente risolvibile montando il bauletto opzionale, con gran sollievo del trasportato.

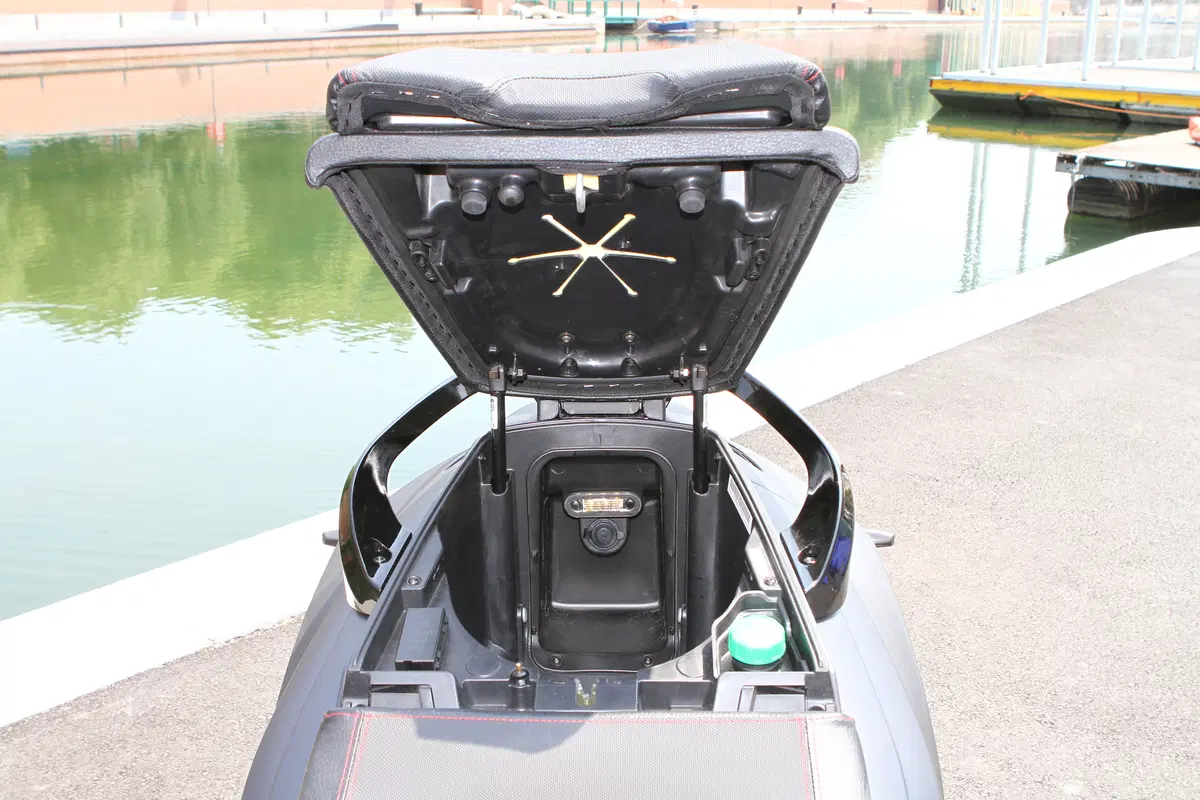

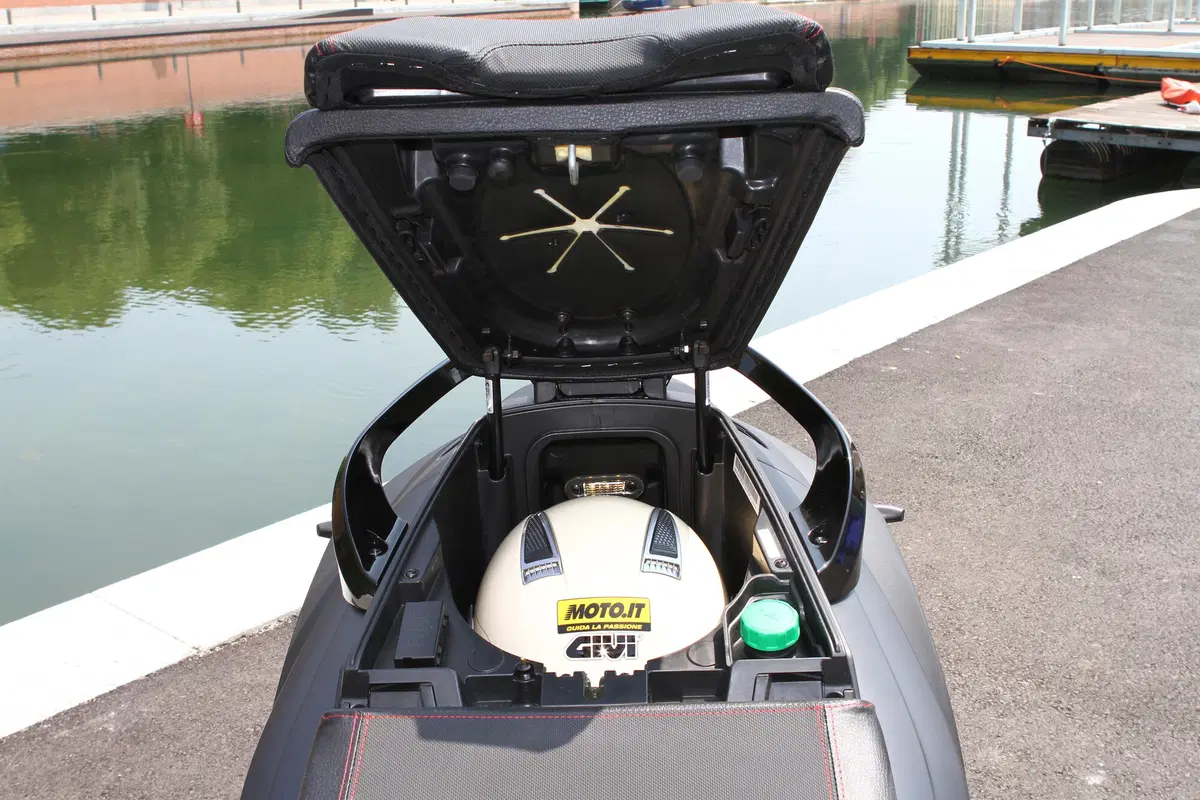

Il sollevamento del sellone, effettuabile sbloccandone la serratura direttamente dal blocchetto di avviamento, è affidato a una coppia di pistoncini idraulici, in modo da evitare svergolamenti. Il vano sottostante è corto, e potrebbe contenere un casco integrale, col dovuto beneficio d’inventario (nel senso che i caschi non hanno tutti le medesime dimensioni). Al suo interno, oltre alla luce di cortesia, è presente una presa USB per caricare cellulare o tablet. Inoltre troviamo la scatoletta dei fusibili ed il tappo di rifornimento del carburante, il che richiede quindi di scendere anche al passeggero.

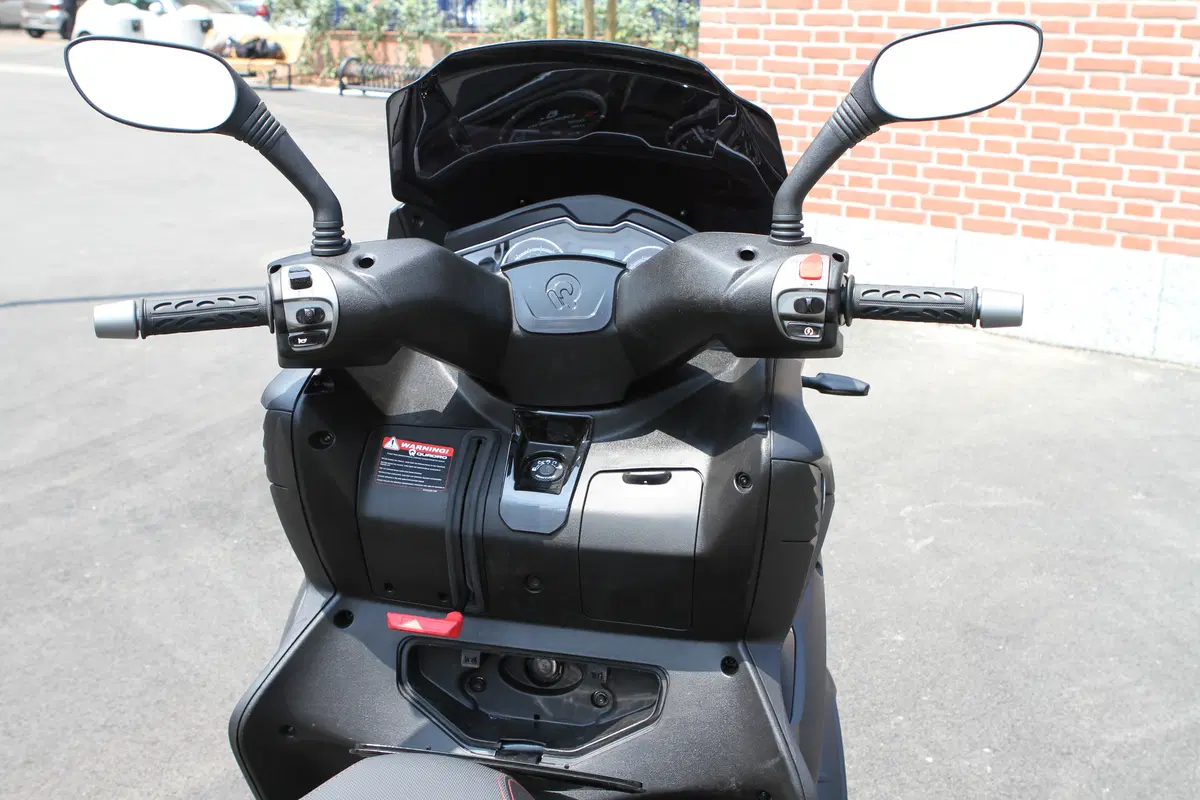

Il retro scudo invece ospita al centro la leva dal manico rosso che blocca meccanicamente lo scooter in verticale, alla cui destra è presente un piccolo portaoggetti discretamente profondo. Più in basso, come sul 350 a tre ruote, figura lo sportellino (abbastanza propenso ad aprirsi, sullo sconnesso) di un altro portaoggetti, sviluppato in larghezza più che in profondità, ma con all’interno una seconda presa a 12 Volt, tipo accendisigari. Ancora più sotto figurano due tappi oblunghi in gomma, che coprono altrettante feritoie: togliendoli, in inverno è possibile usufruire del calore proveniente dal radiatore, specialmente usando la copertina coprigambe.

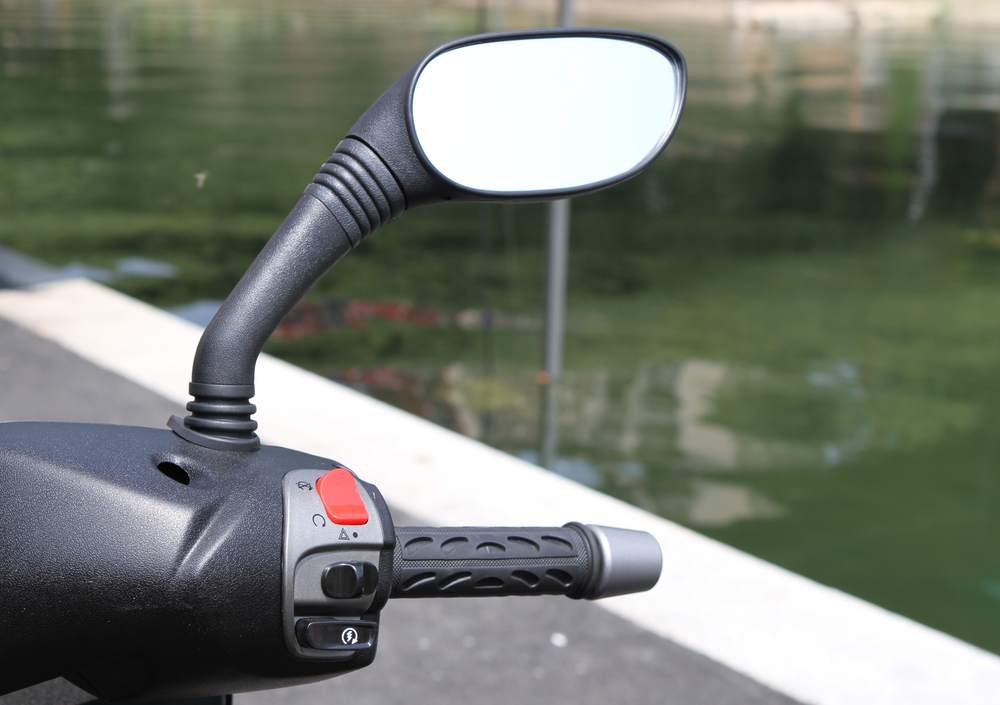

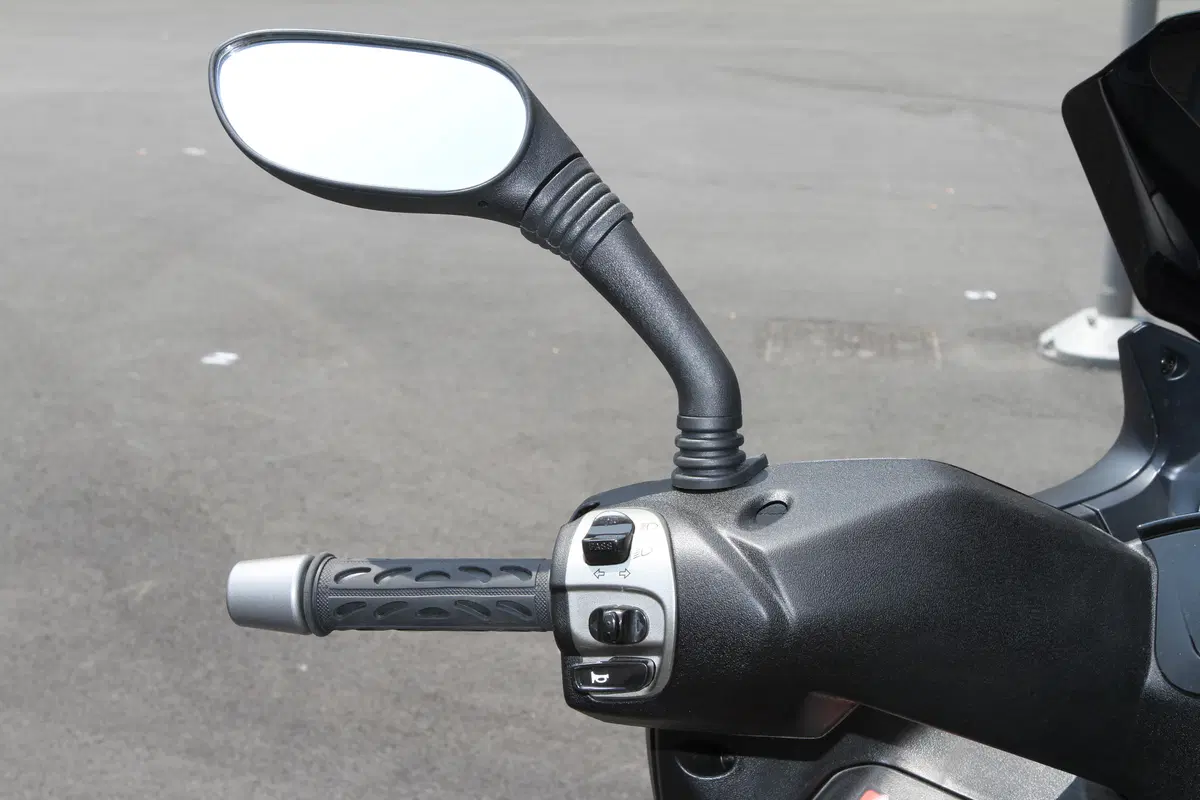

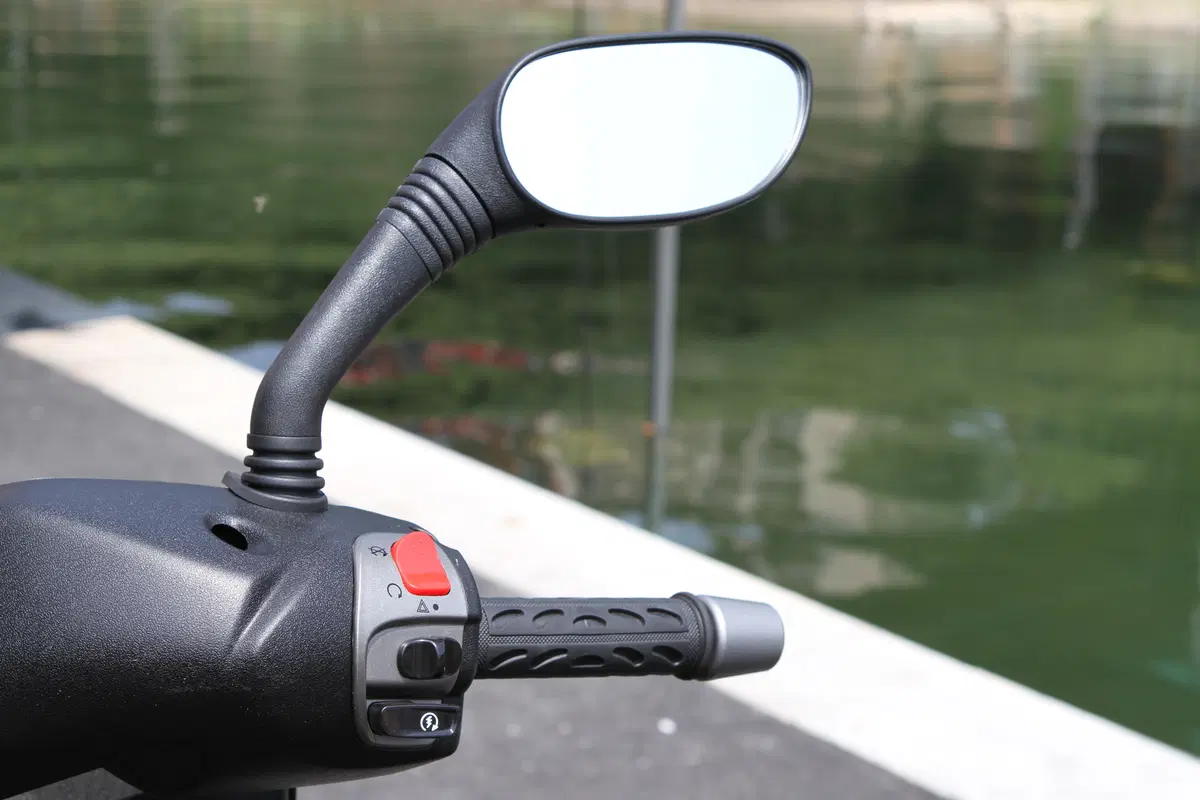

Quanto ai blocchetti elettrici, inglobati nella carenatura del manubrio, hanno i pulsanti per le funzioni standard, compreso quello che aziona l’hazard (quattro frecce accese funzionanti contemporaneamente), ma escluso il lampeggiamento rapido. Concludiamo con il cruscotto, ben esteso in larghezza e composto principalmente da tachimetro e contagiri analogici, con display LCD al centro e due spazi per le spie luminose ai lati. Il tachimetro, con scala fino a 200 orari, ha la zona rossa che inizia da 130 e riporta anche gli equivalenti in miglia orarie. Il contagiri spazia invece da 0 a 10.000, con zona rossa a partire da 8.200 e in basso ospita il termometro analogico della temperatura del motore.

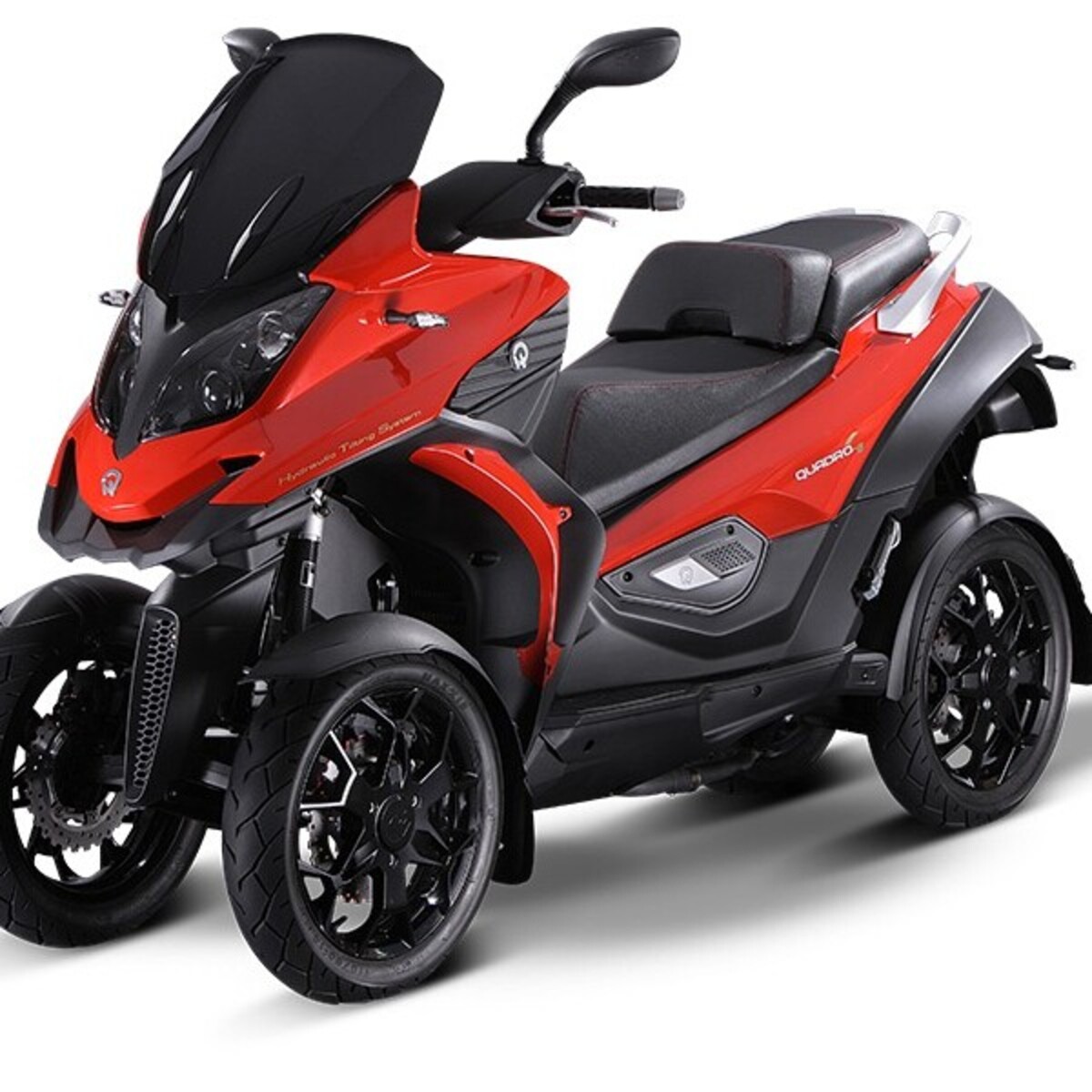

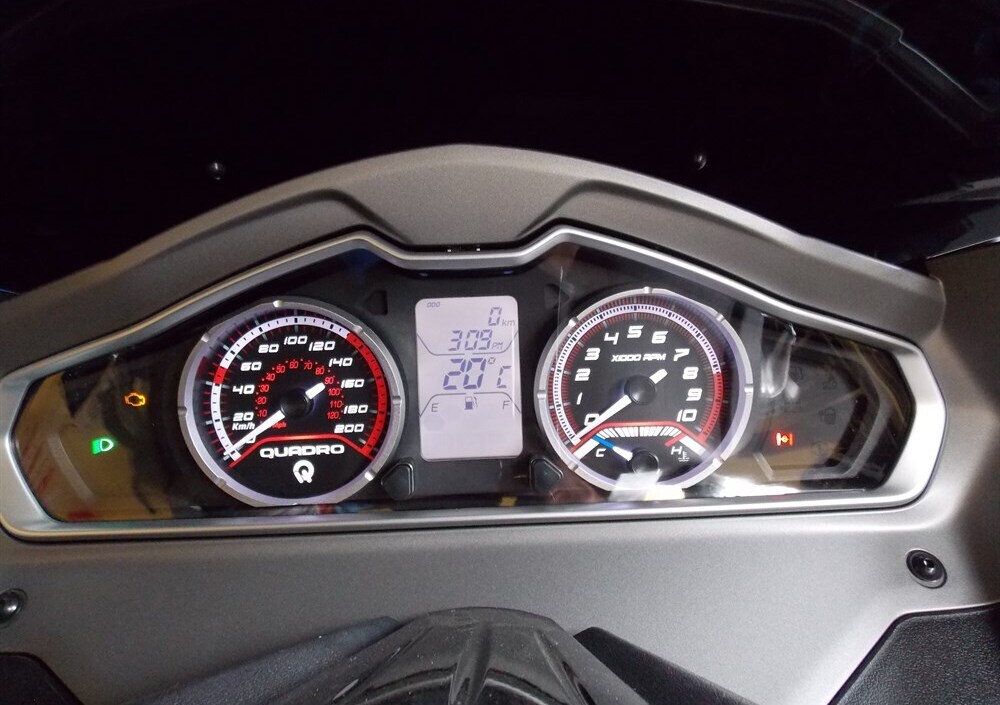

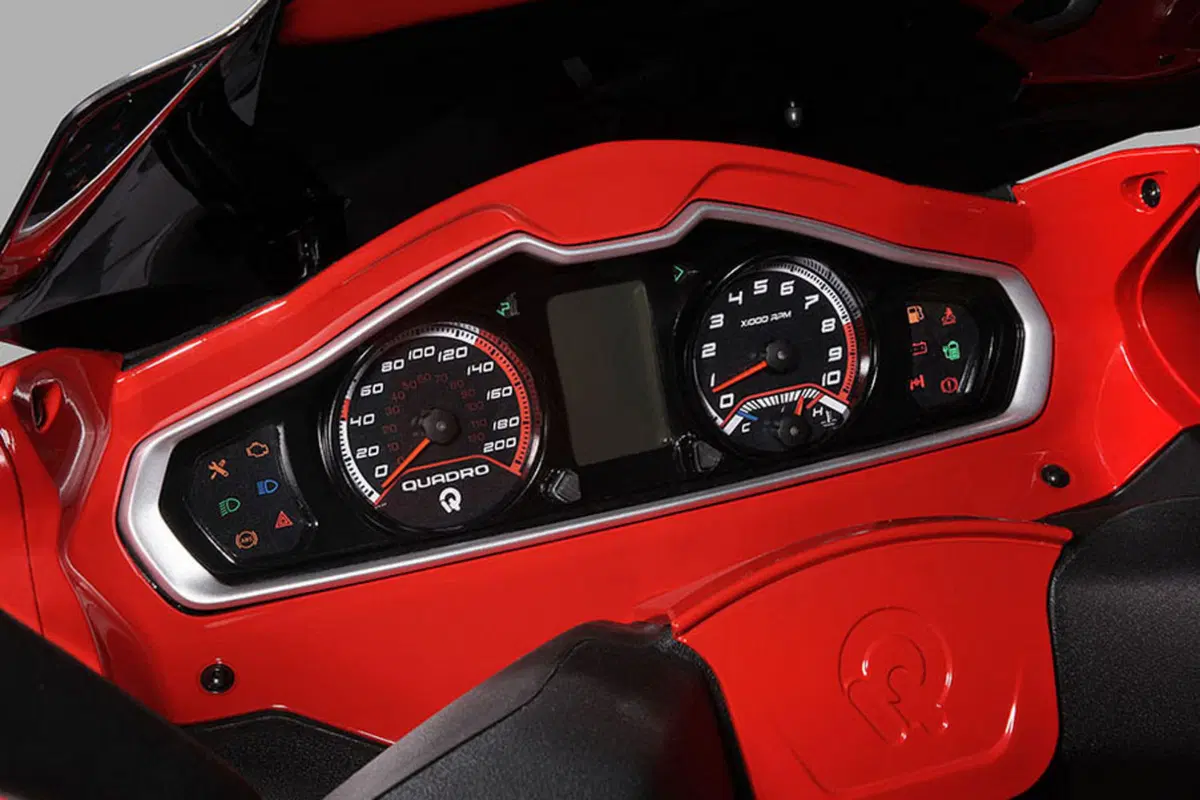

Bella la strumentazione in versione rossa
  1 di 4

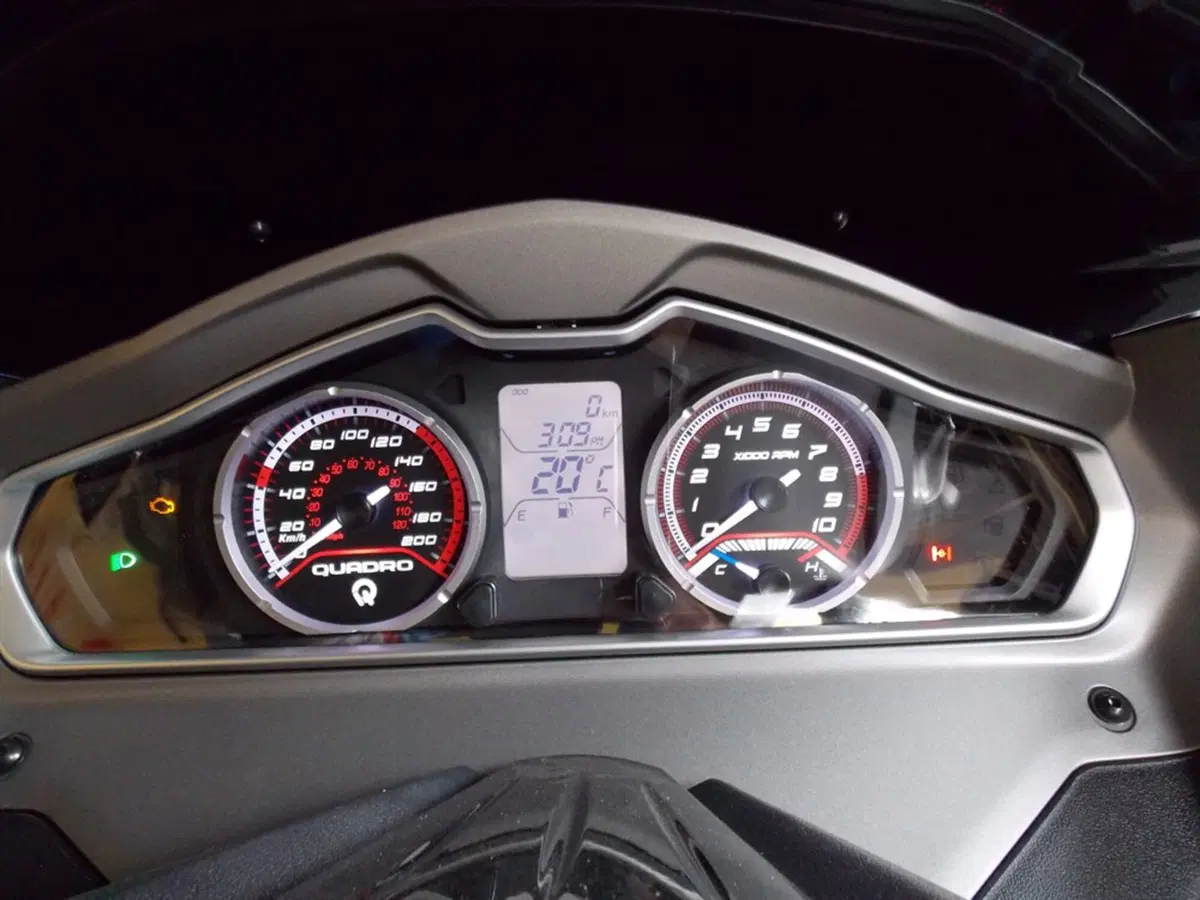

Le informazioni LCD disponibili riguardano invece il chilometraggio totale, due parziali, orario, temperatura esterna, e livello carburante, suffragato dalla spia gialla che si trova nella finestrella all’estrema destra, assieme ad altre 5 spie di servizio. Altre 6 spie sono alloggiate nell’omologo spazio sul lato sinistro.

Gli accessori

Sono disponibili il bauletto posteriore da 48 litri, che ospita due caschi integrali, completato da un guscio superiore in tinta con lo scooter e da un poggiaschiena. Non mancano ovviamente la copertina copri-gambe, un parabrezza regolabile molto protettivo, manopole e sella riscaldabili, per l’utilizzo in ogni condizione climatica. Completano la gamma, a tal proposito, gli pneumatici invernali e quelli da neve, fondamentali per la tenuta ottimale anche su terreni ghiacciati o innevati, come nel caso del viaggio del nostro Bracali, appunto.

La tecnica

Quadro4 è spinto praticamente dallo stesso motore del 350S, sebbene rivisitato in alcuni componenti interni – pistone e biella, in particolare – per aumentarne la scorrevolezza, e guadagnare qualcosa in potenza e coppia. Si tratta quindi di un mono a 4 tempi con distribuzione monoalbero a 4 valvole, ovviamente raffreddato a liquido e alimentato tramite iniezione elettronica, e pure dotato di doppio contralbero di bilanciamento, per minimizzare le vibrazioni. Invariati alesaggio e corsa (82x65,5 mm), la cilindrata rimane quindi di 346 cc, mentre la potenza sale da 27cv/7.000 giri a 30 cv (21,1 kW) a 7.500; il valore di coppia massima invece scende da 2,9 kgm/ 5.500 giri a 2,5 kgm (24,5 Nm)/5.000. Questo motore è omologato secondo la normativa Euro2 L5e, comunque conforme alle specifiche Euro3.

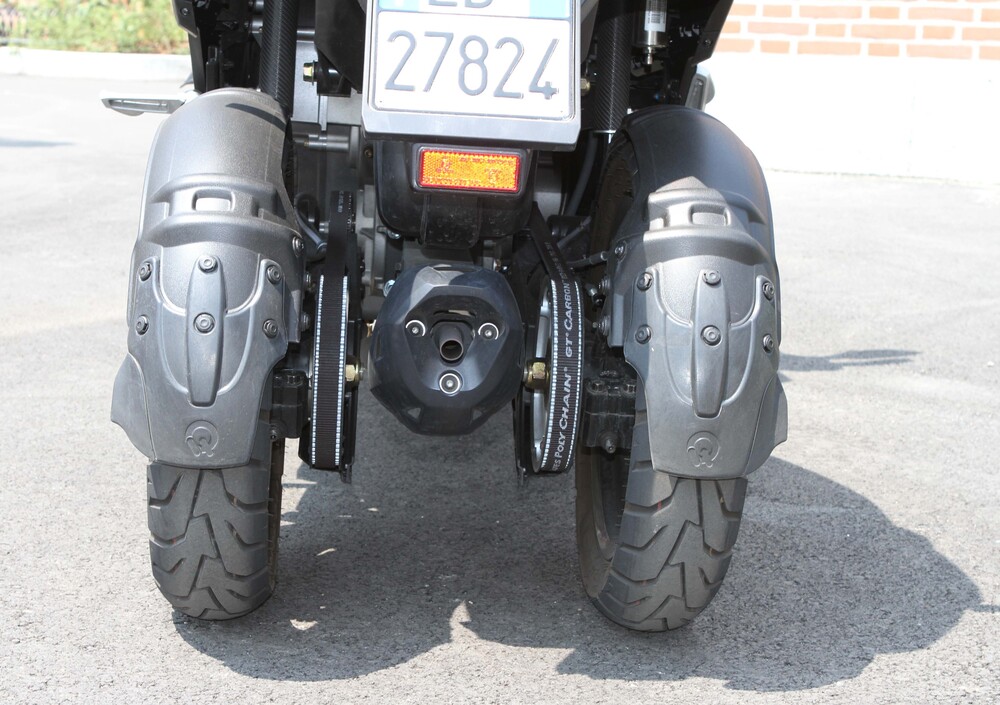

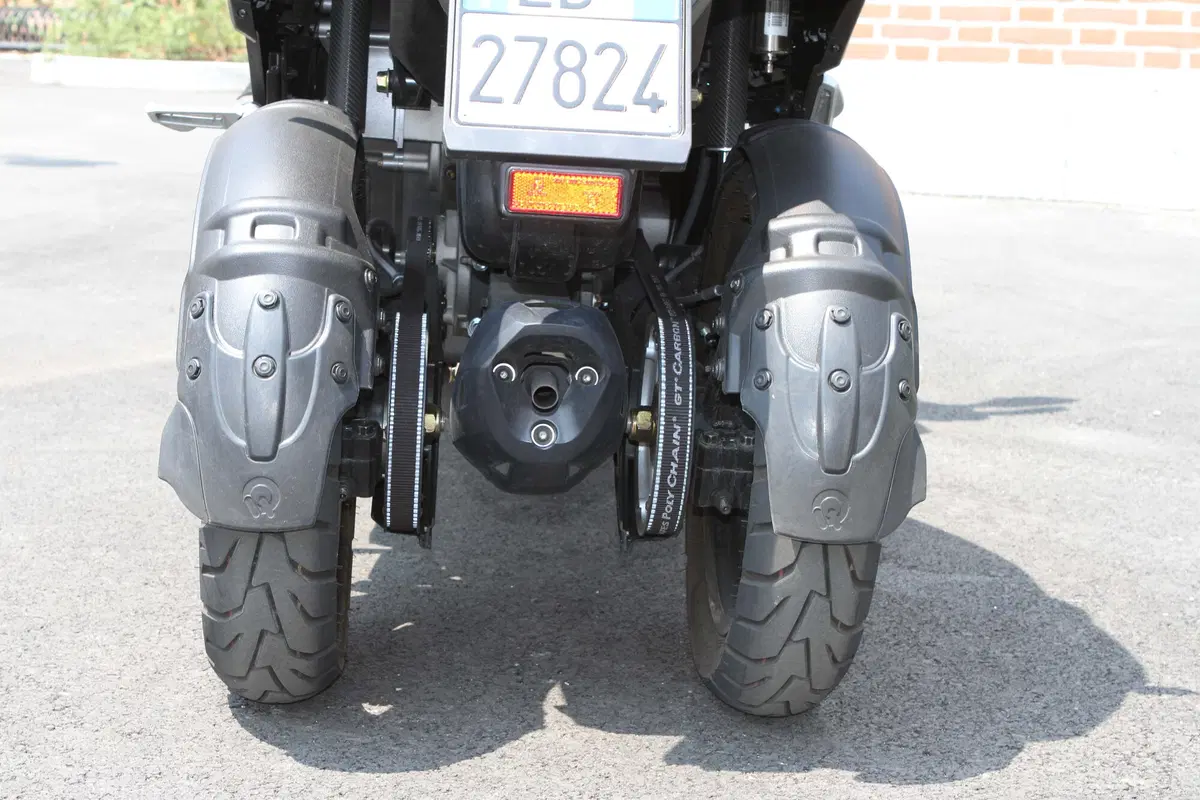

Logicamente la trasmissione del moto avviene con frizione automatica e variatore, con la differenza, rispetto ai tradizionali motori da scooter, che qui abbiamo un differenziale azionato da due cinghie, poste simmetricamente ai lati del silenziatore di scarico centrale. Sopra di esso è sistemato verticalmente il serbatoio, stretto e alto, simile a una grossa tanica.

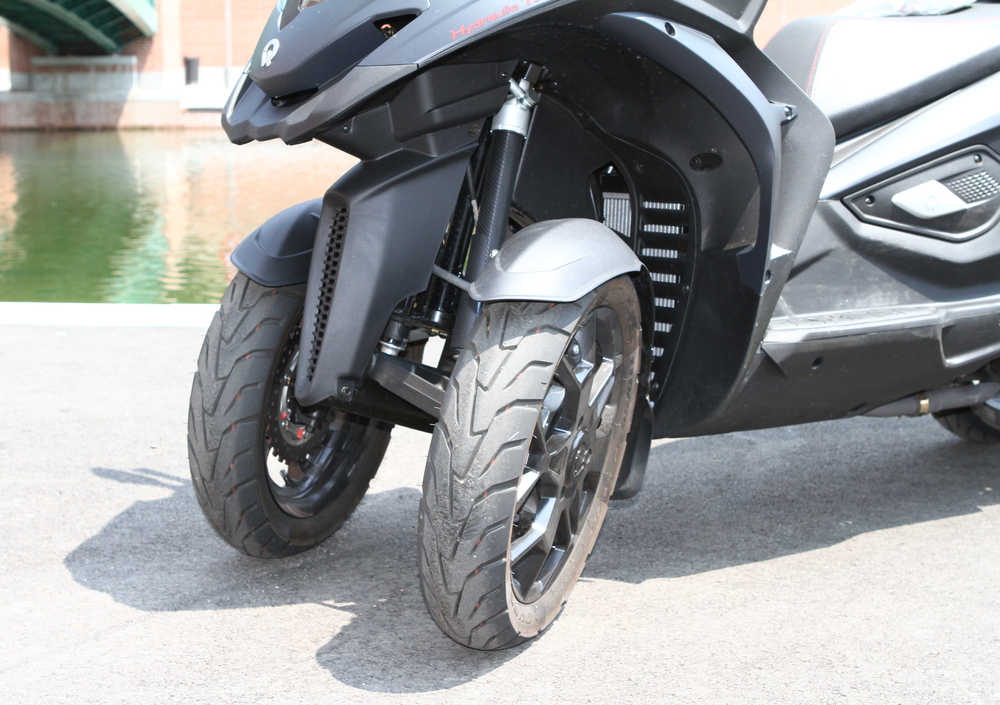

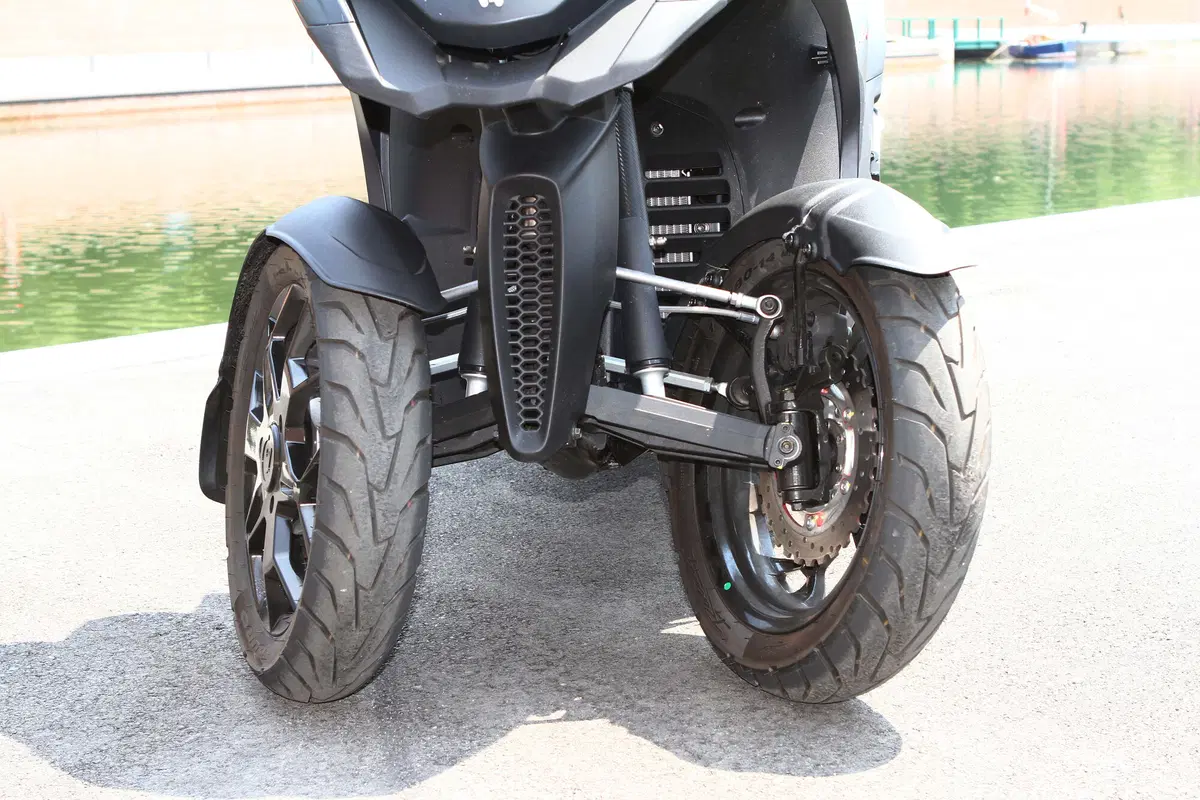

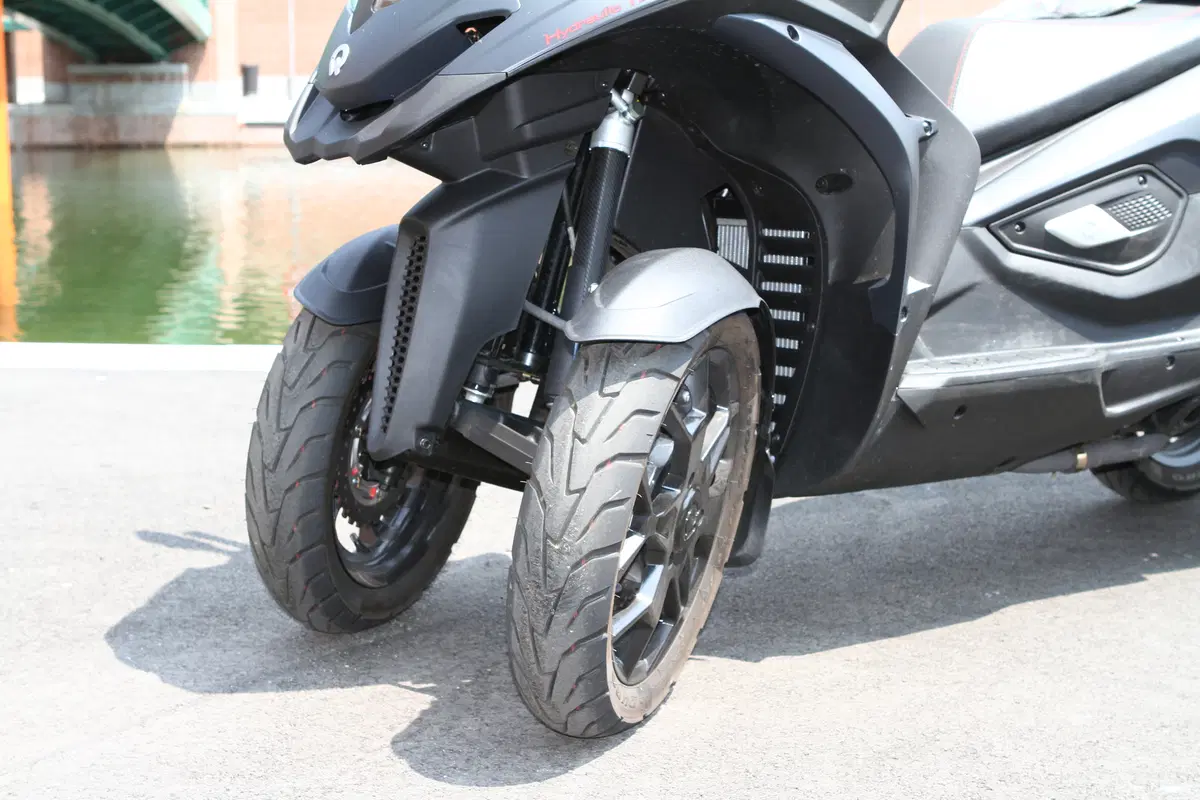

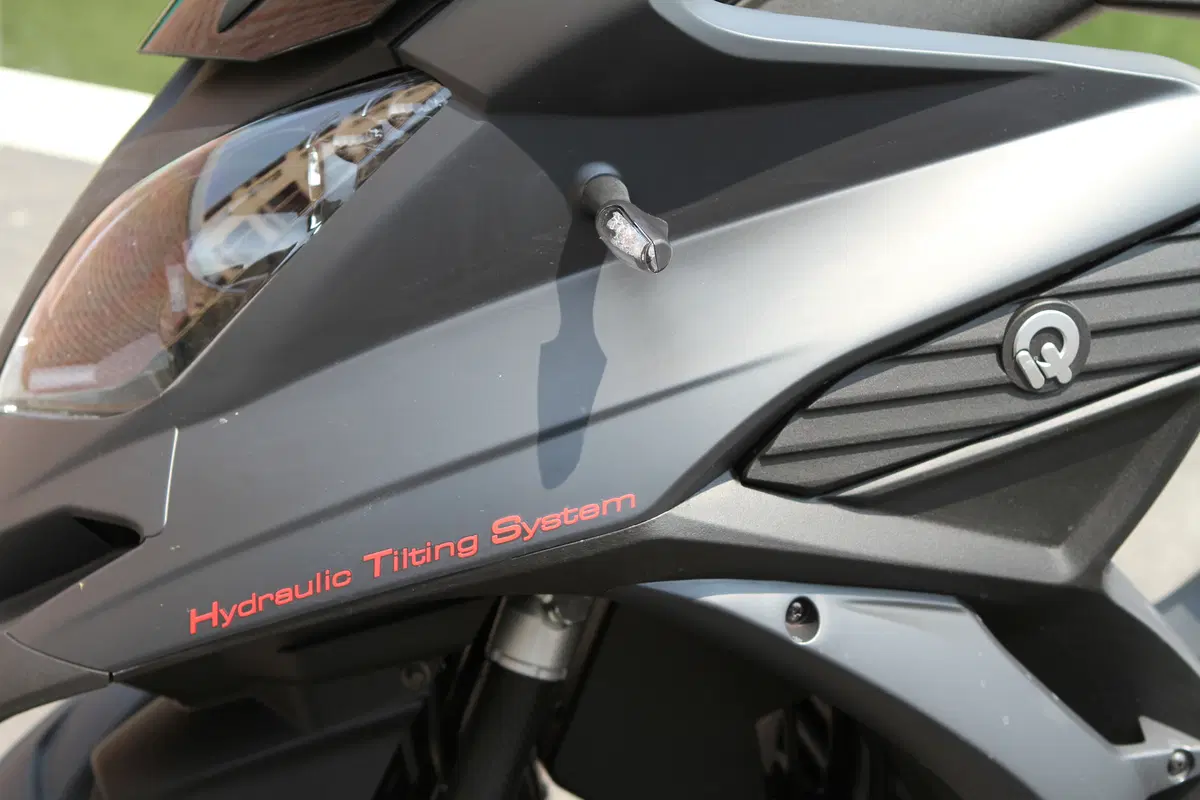

Il sistema della sospensione anteriore che permette al Q4 di piegare come una moto
  1 di 6

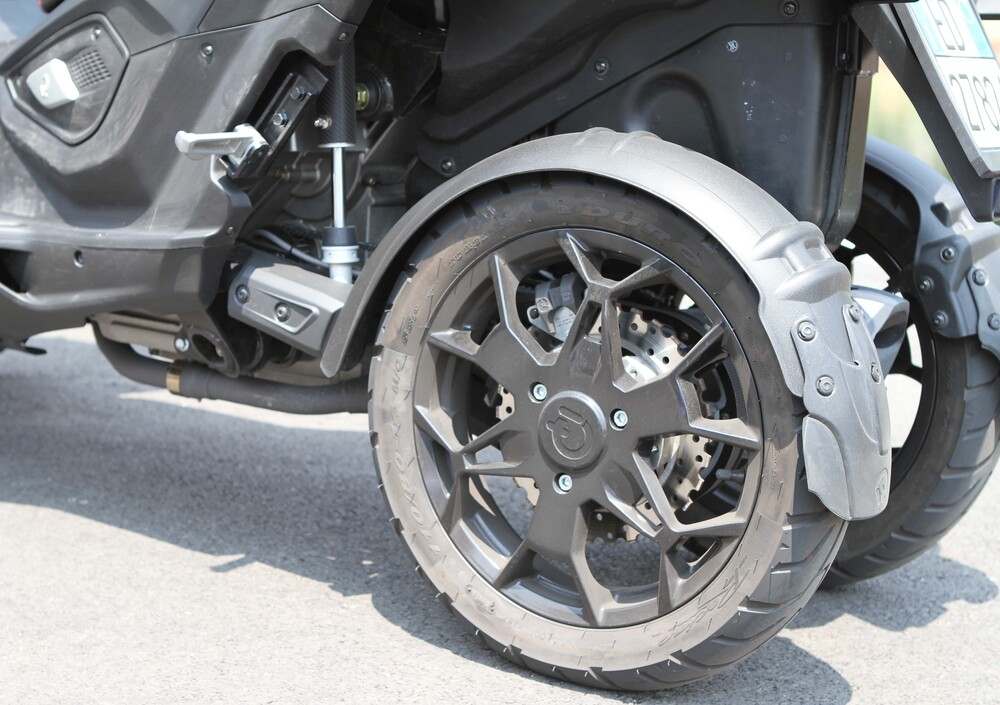

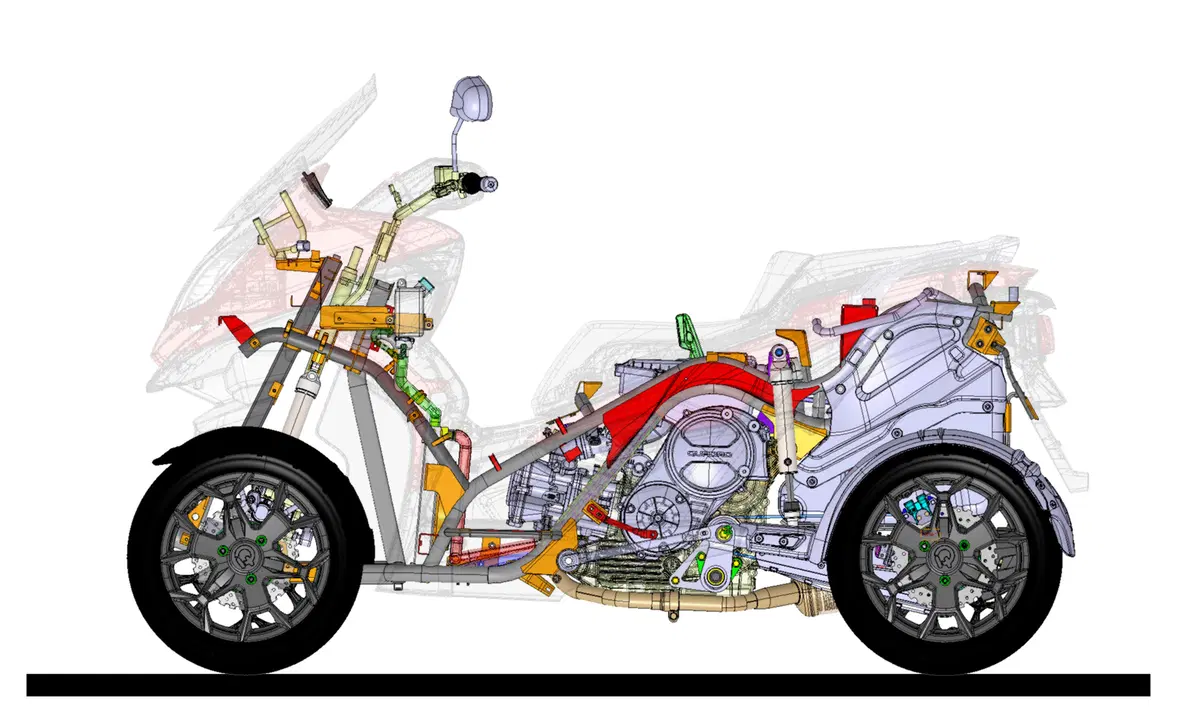

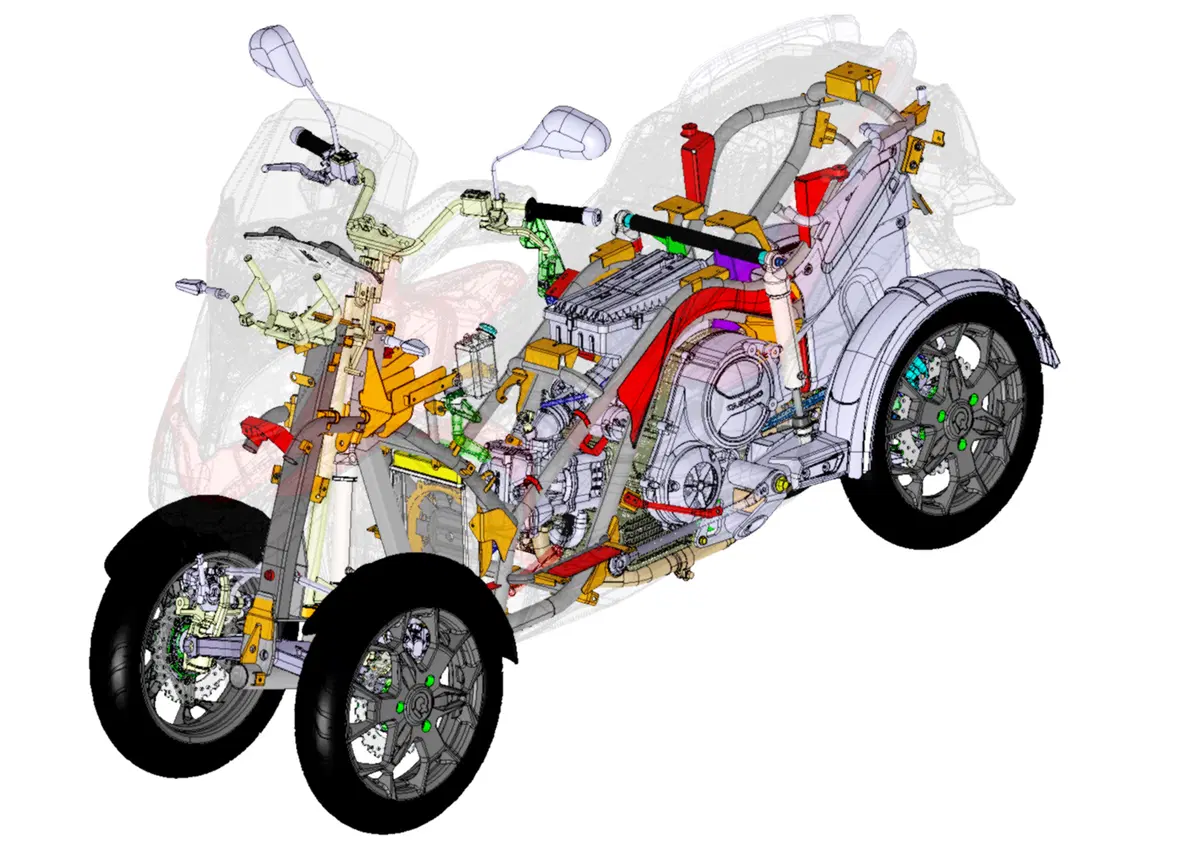

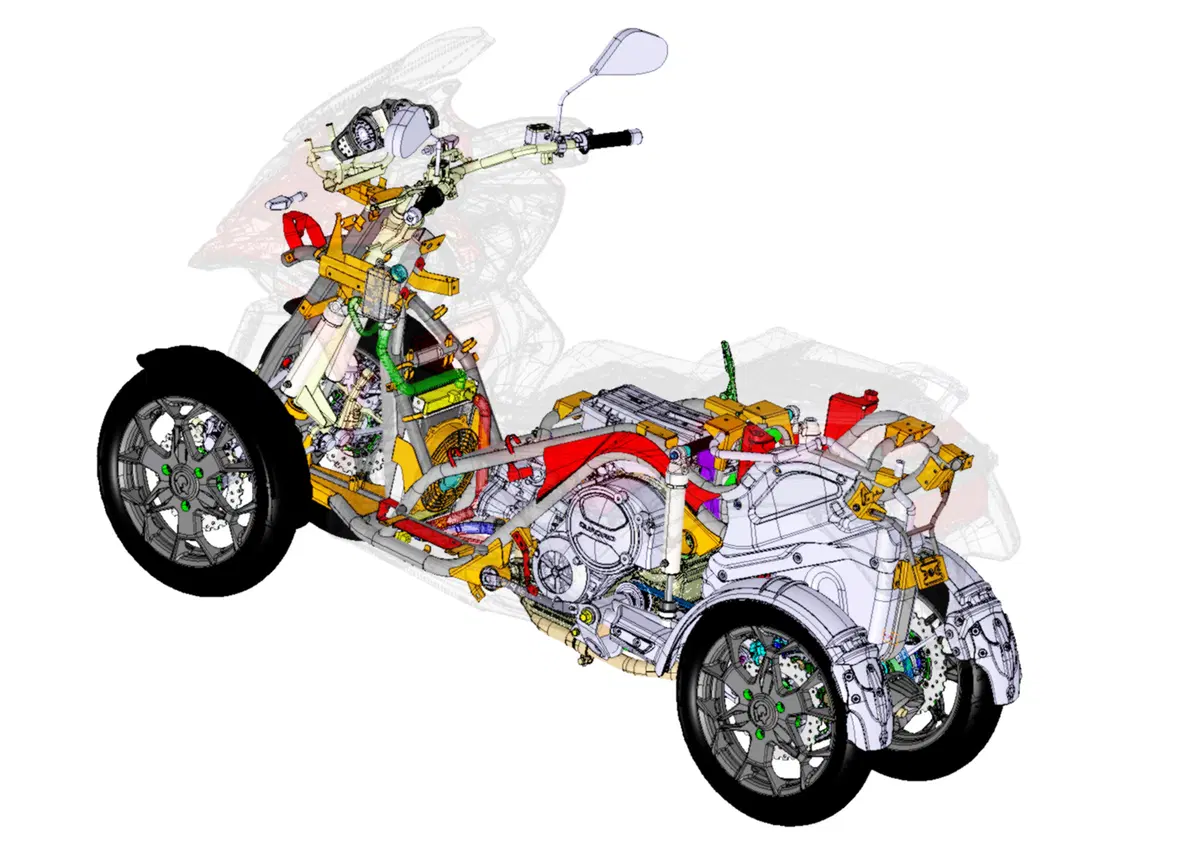

Quanto alla struttura portante del veicolo, si tratta di un traliccio in tubi d’acciaio che ingabbia saldamente il motore. Naturalmente l’apparato sospensivo, qui logicamente duplicato rispetto al “fratello” a tre ruote, è costituito dalla struttura oleopneumatica a ruote indipendenti HTS (Hydraulic Tilting System, brevetto mondiale) sia anteriormente che dietro. Quindi abbiamo due coppie di ammortizzatori ad aria e olio che lavorano in compensazione: in soldoni, in fase di piega, gli elementi di sinistra si comprimono mentre i destri si estendono, e viceversa. Va sottolineato che, rispetto al prototipo protagonista del famoso video del 2010, il Q4 attuale ha subito sostanziali variazioni, in particolare riguardanti le carreggiate anteriore (parecchio più ridotta) e posteriore. Le quote attuali sono infatti di 570 mm anteriormente, e di 455 dietro, il che risponde alla domanda che forse tutti ci siamo chiesti: come mai il Quadro 4 è omologato come “triciclo”? Semplice, quanto abbastanza buffo: la carreggiata posteriore è inferiore ai 460 mm, quota sotto la quale il legislatore (non chiedeteci perché, per pietà…) considera le ruote come “gemellate”, quindi comparabili ad una sola ruota… La larghezza dell’anteriore, invece, abbinata alla presenza anche dell’impianto frenante a pedale, consente di guidare il veicolo con la patente B.

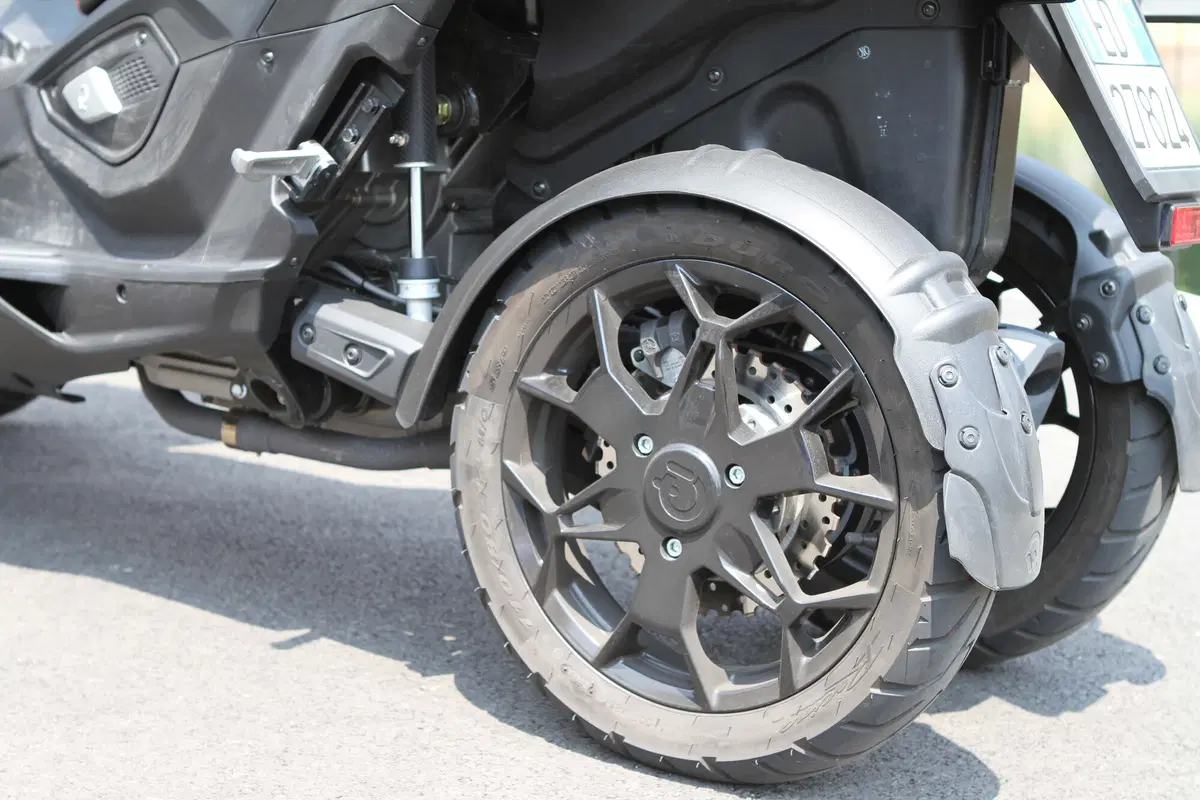

L’impianto frenante ad azione combinata è affidato a quattro dischi da 240 mm, dentellati ed ampiamente sforacchiati, e lavora come segue: si può frenare usando solo la leva sinistra sul manubrio, oppure solo con il pedale, in entrambi i casi azionando contemporaneamente le quattro pinze; la leva destra sul manubrio invece governa solamente l’avantreno. Naturalmente, utilizzando sia le leve che il pedale si crea interferenza tra i due circuiti, quindi è preferibile scegliere l’una o l’altra modalità. Le quattro ruote in lega sono gemelle, con cerchi da 2,75x14” e pneumatici Duro Racing da 110/80.

Altri numeri inerenti il Quadro4 parlano del suo angolo di inclinazione, di 45° sia a sinistra che a destra, con fermo di fine corsa; dell’angolo di sterzata di 19° (sempre a sinistra e destra); della lunghezza totale del veicolo: 2.180 mm; del piano sella a 770 mm dal suolo. Ma anche del suo peso non certo leggiadro, come già anticipato: 257 kg a secco dichiarati, che diventano 268 col pieno di 15 litri, circa 3 dei quali di riserva. L’autonomia media dichiarata è di circa 300 km.

  • Potenza massima 30 cv
  • Coppia massima 24,5 Nm
  • Peso a secco 257 kg
  • Serbatoio 15 L
  • Prezzo F.C. 10.450 euro
La carta d'identità del Quadro 4

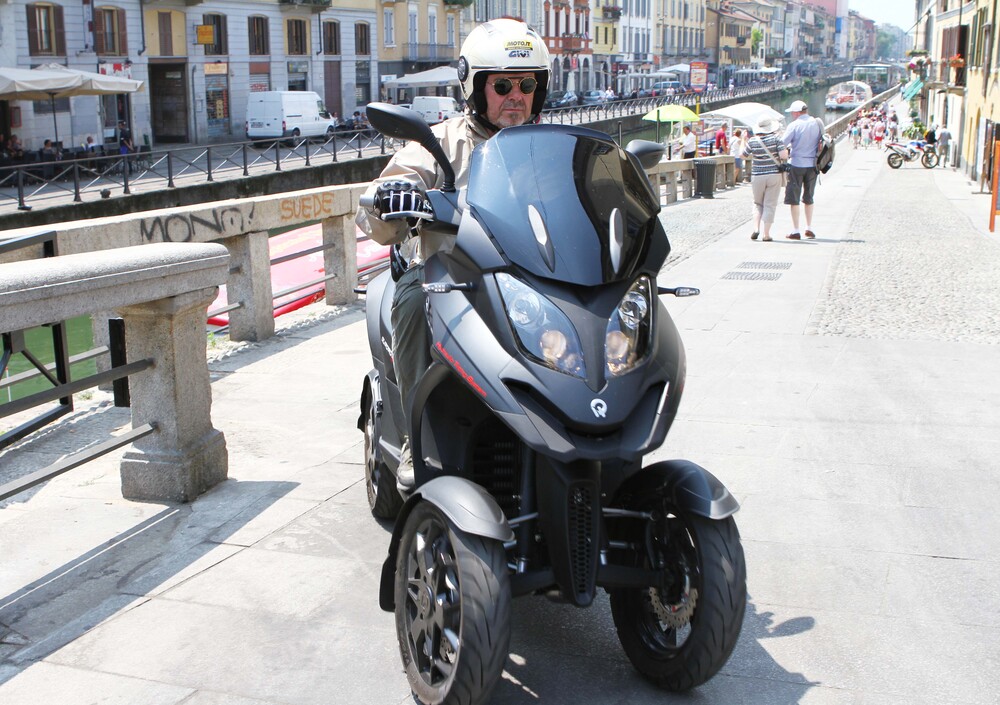

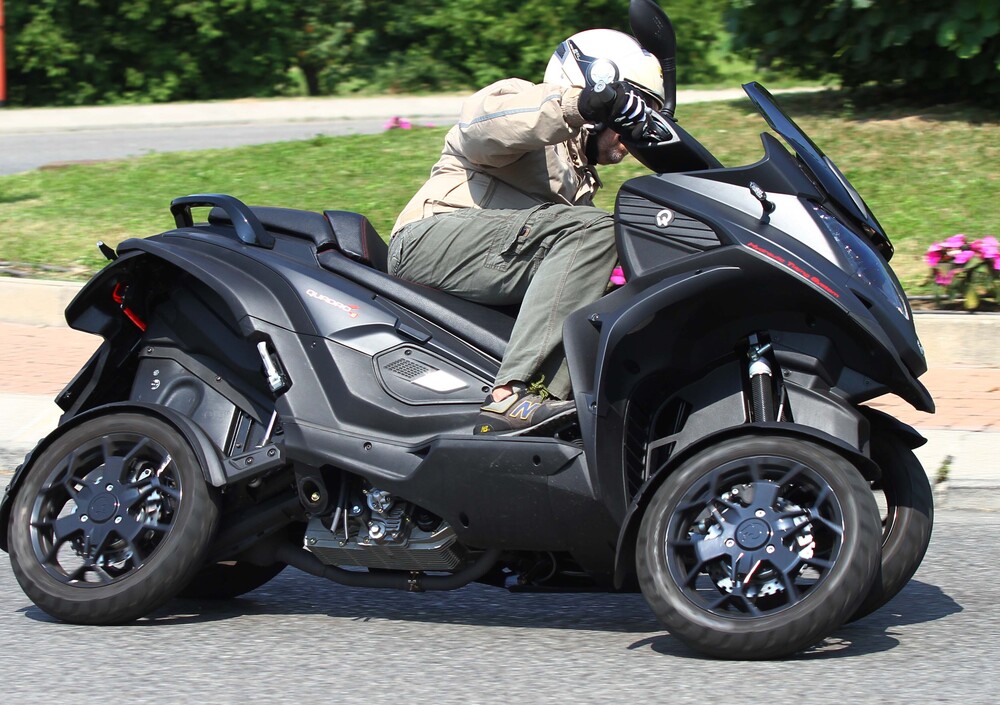

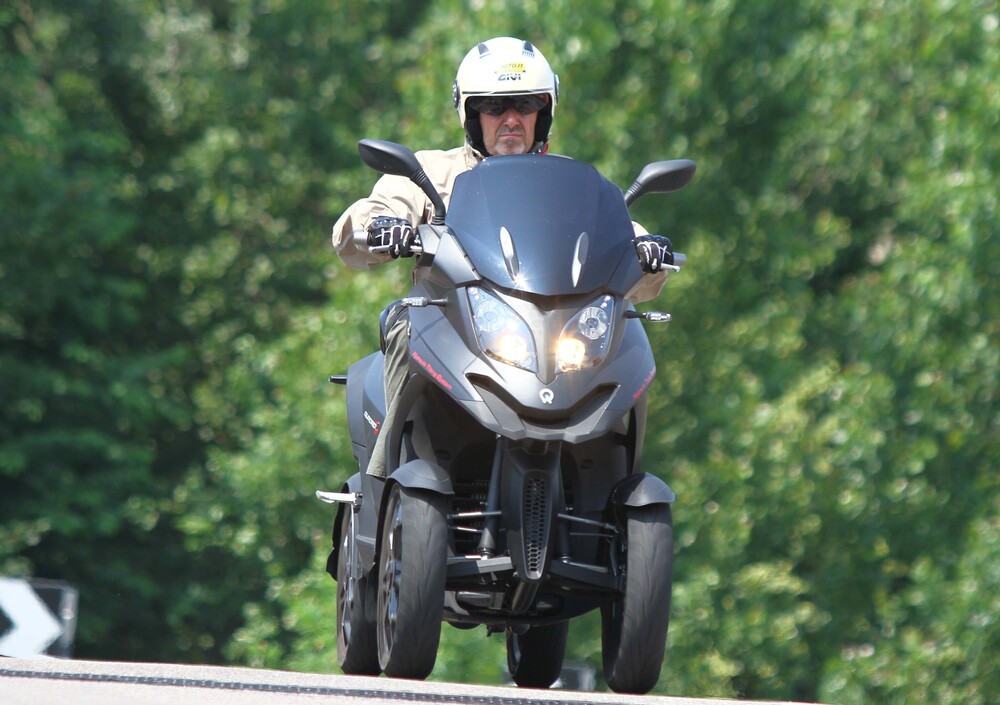

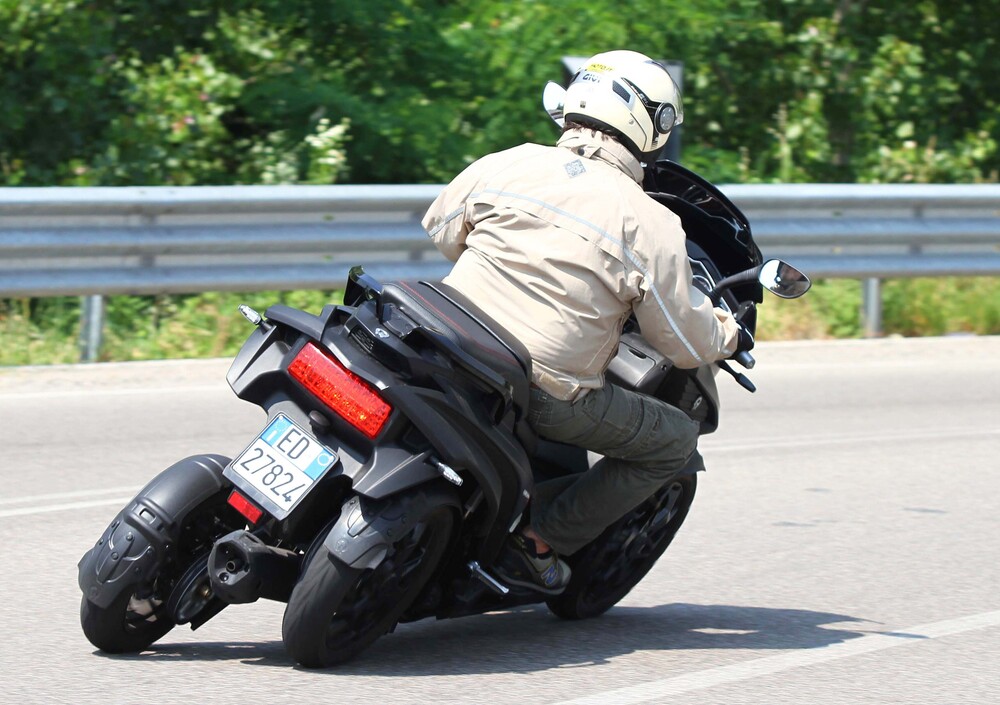

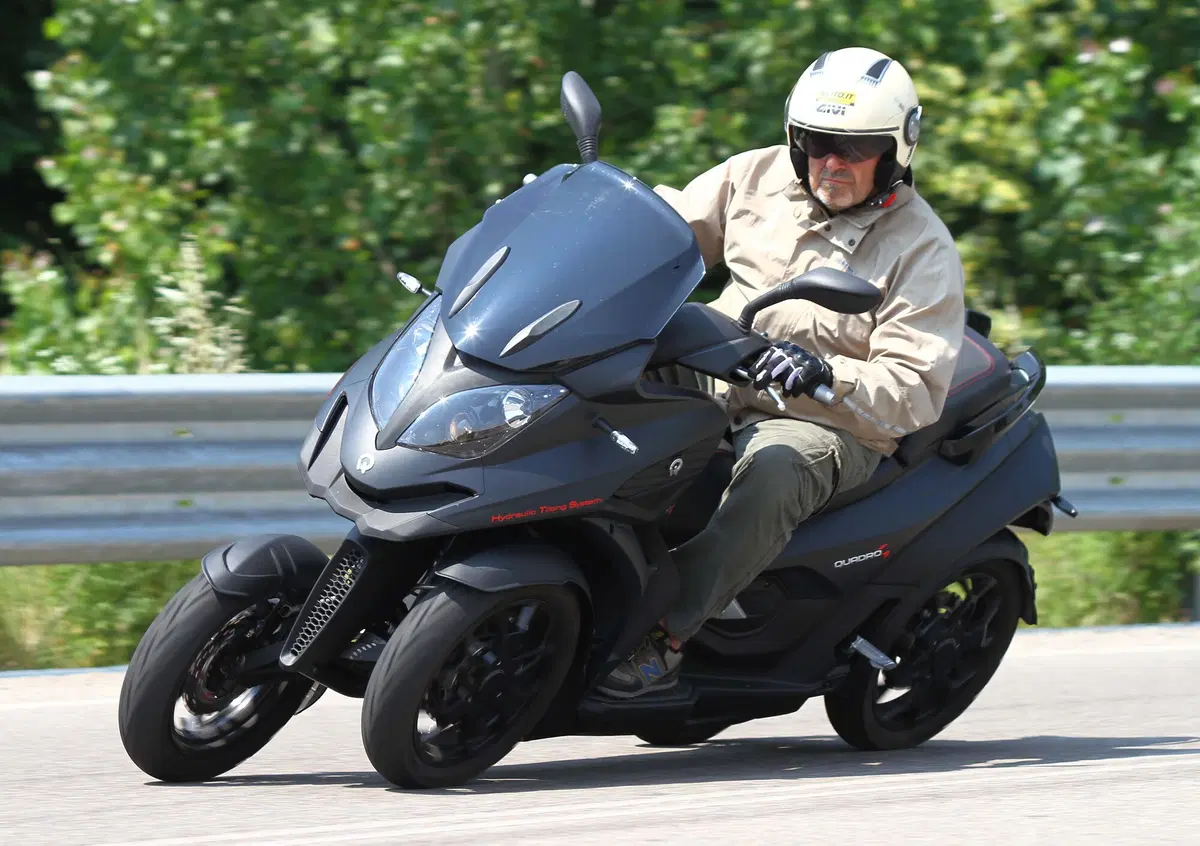

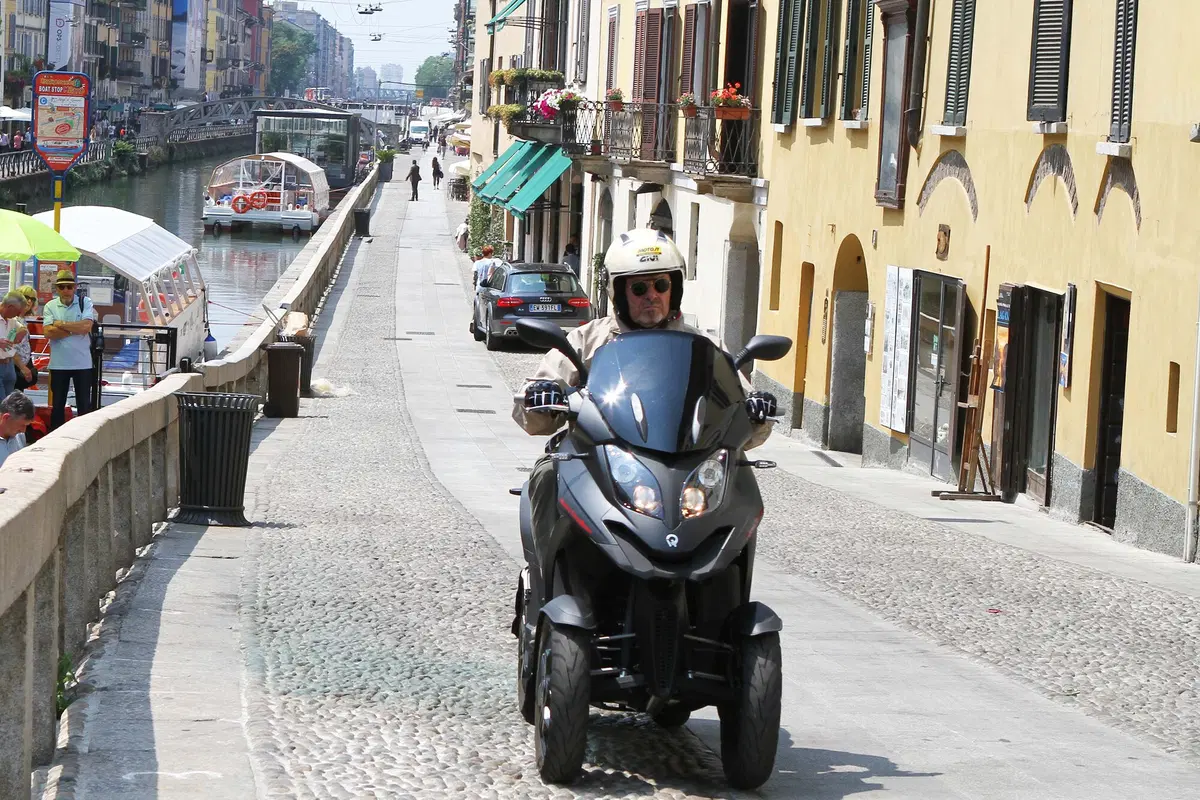

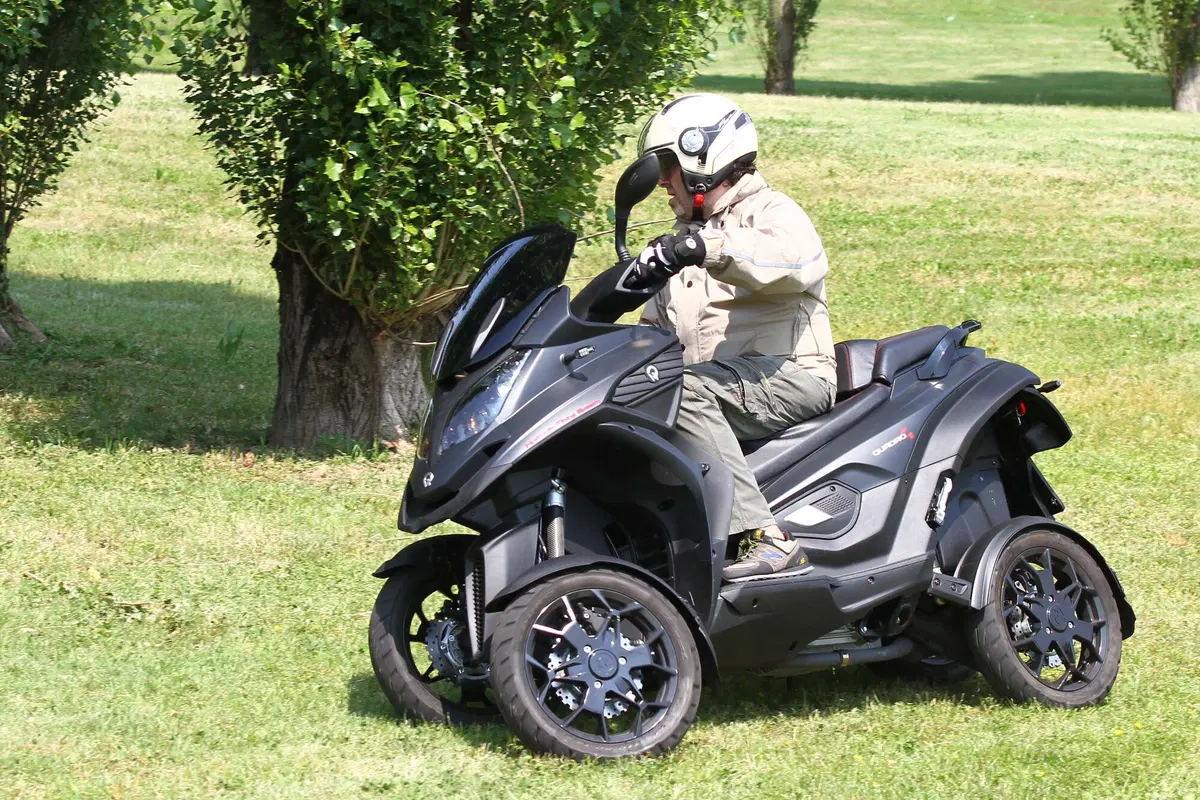

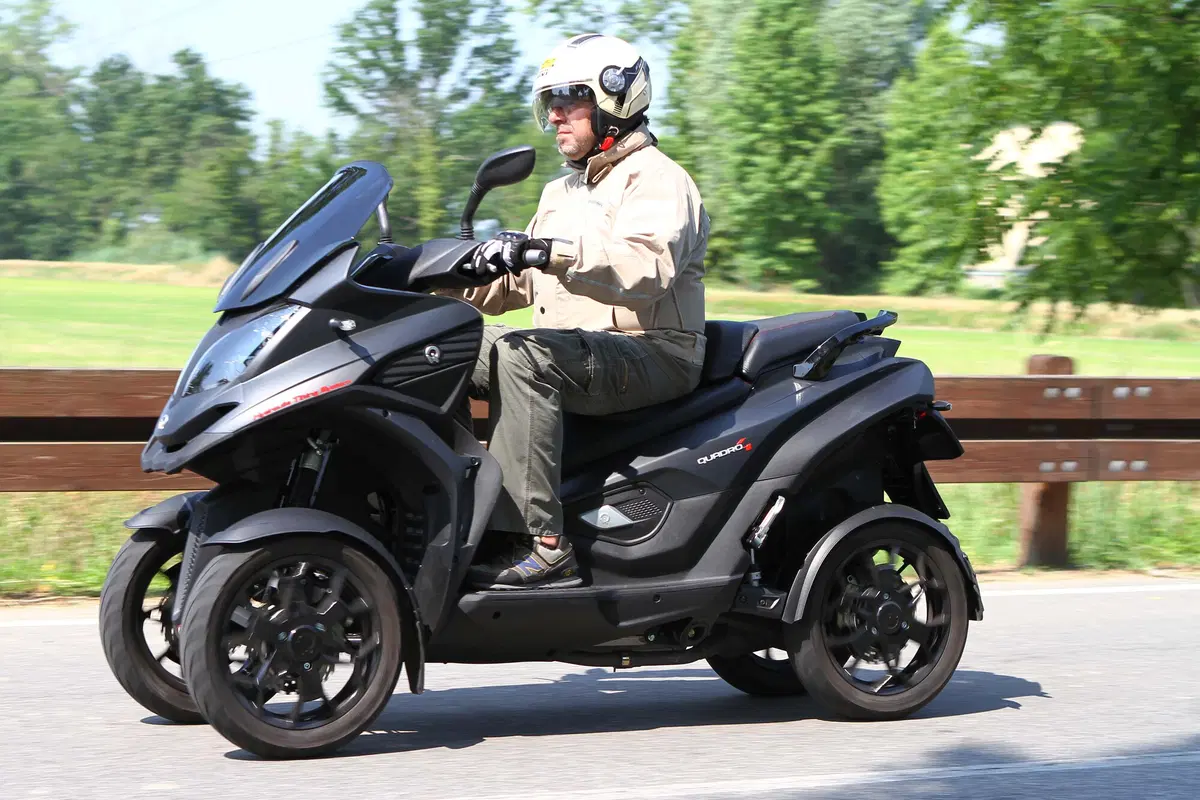

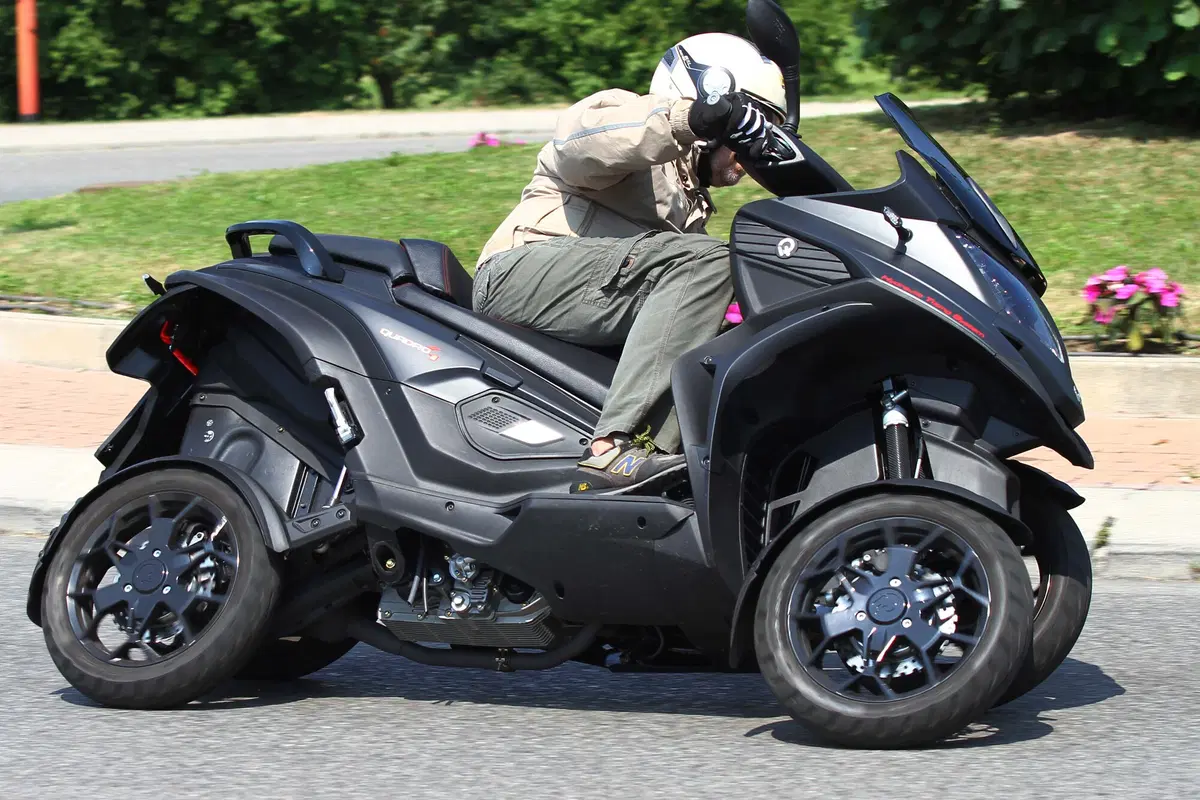

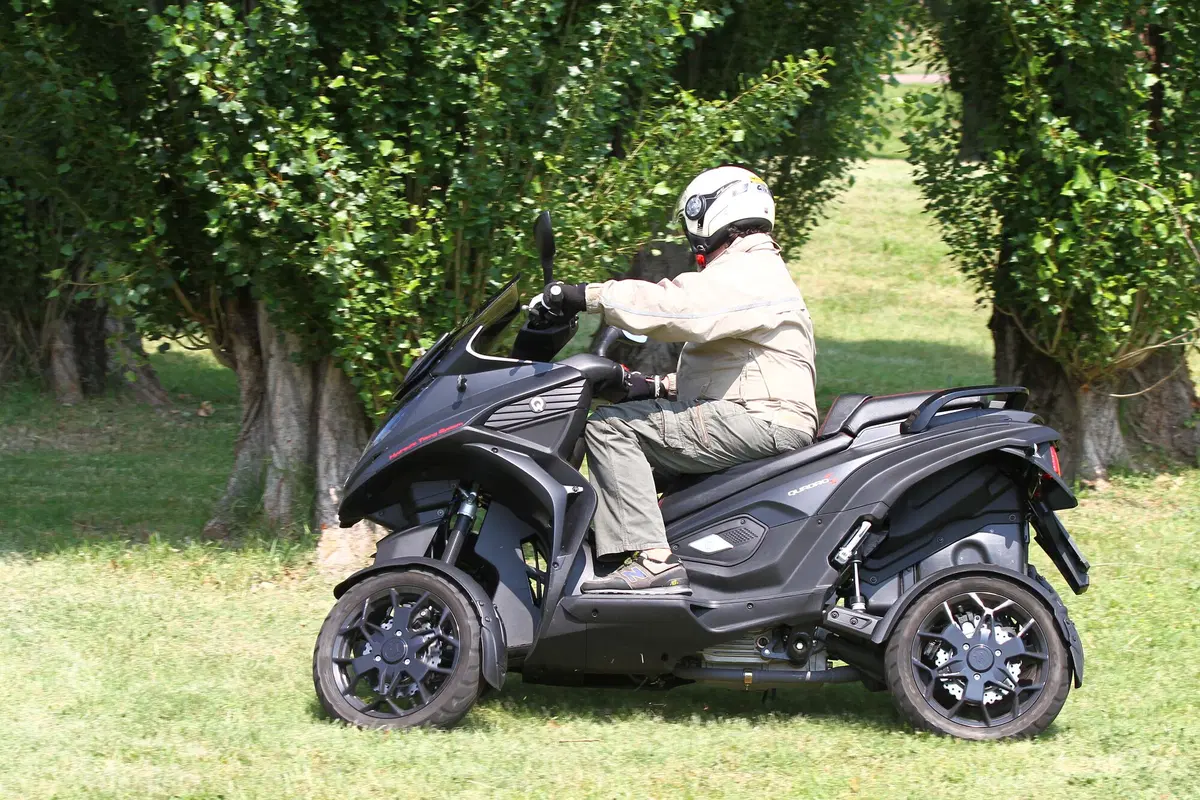

Il Q4 su strada

L’interessante veicolo italo-svizzero può davvero rappresentare una scelta azzeccata per parecchi utenti che vorrebbero avere un manubrio tra le mani, con la facoltà di piegare tranquillamente come con una buona moto (piuttosto che un buon scooter, ma più raramente) ma con un livello di sicurezza ancor più elevato anche rispetto a un “tre ruote”, il cui forse unico punto debole, evidentemente, sta nella tenuta posteriore su terreno sporco o bagnato, rispetto all’avantreno più saldo e affidabile. Utenti presumibilmente arcistufi di muoversi forzatamente in auto tutti i santi giorni in orari di lavoro, e magari comprensibilmente riluttanti verso la sempre più psicologicamente impegnativa scelta di utilizzare mezzi pubblici sempre meno avvicinabili (e frequentemente inefficenti) nelle ore di punta.

In sella al Q4, comunque sia, si sta molto comodamente in due, anche se la possibilità di stendere le gambe, per chi guida, è forzatamente ridotta a causa dell’avantreno tecnicamente ingombrante: il pilota ha comunque la facoltà di aggiustarsi longitudinalmente il supporto lombare, alla ricerca dell’ergonomia ottimale. Una sella comoda e piatta (che quindi non tende a far scivolare pian piano in avanti chi guida, come spesso fastidiosamente accade sugli scooter): ma anche parecchio ampia, al pari della pedana, il che probabilmente non aiuterà i più bassi di statura nel poggiare i piedi a terra, se non sedendosi il più avanti possibile.

  1 di 4

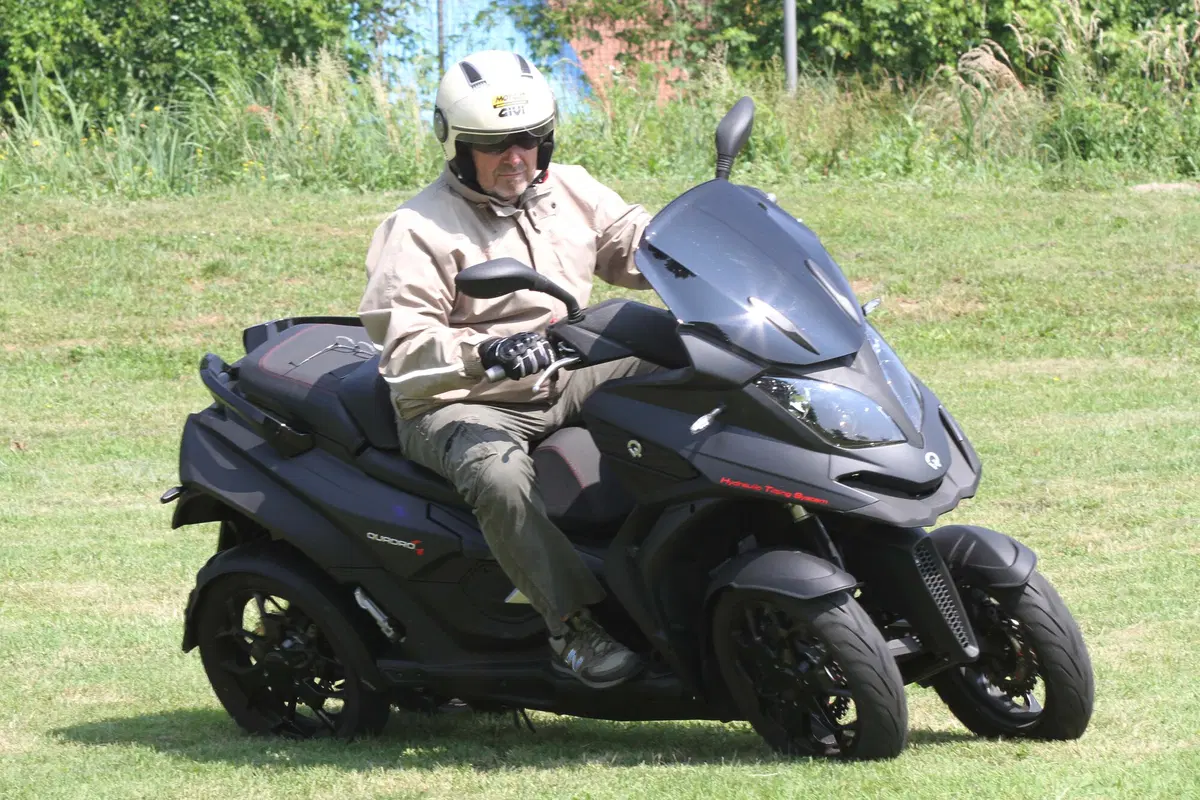

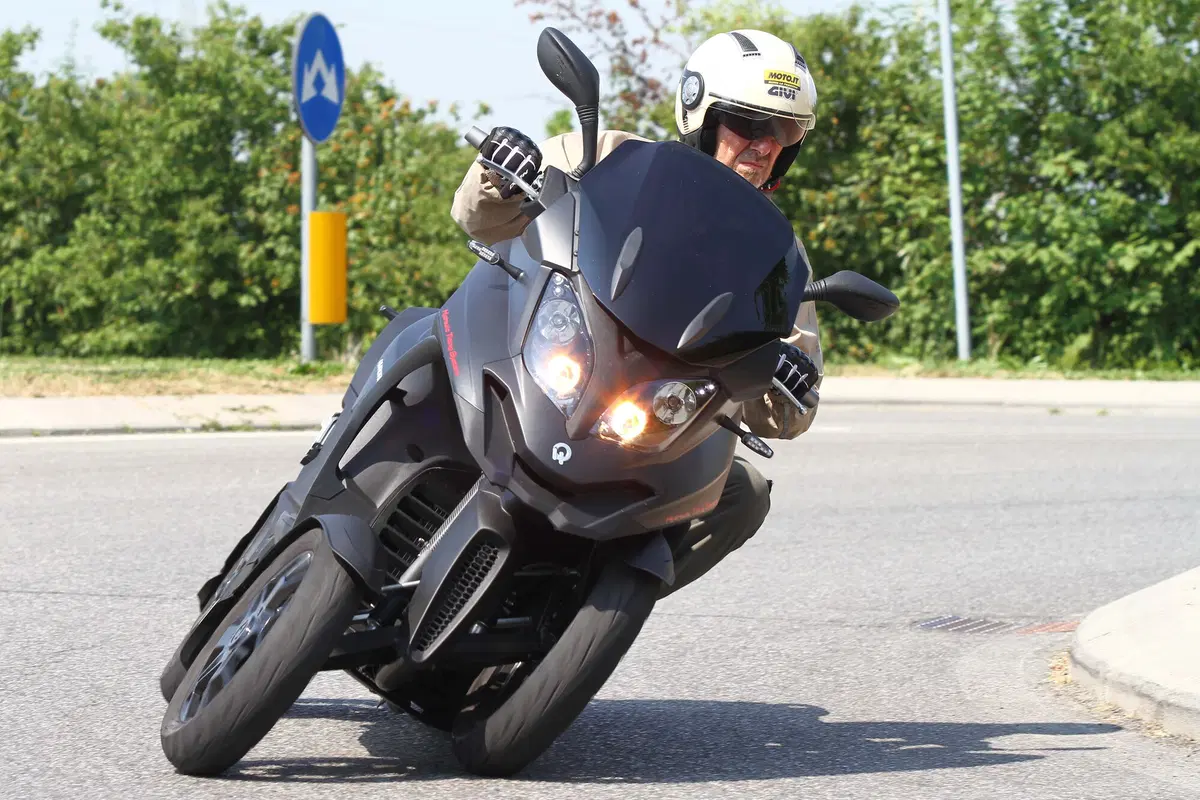

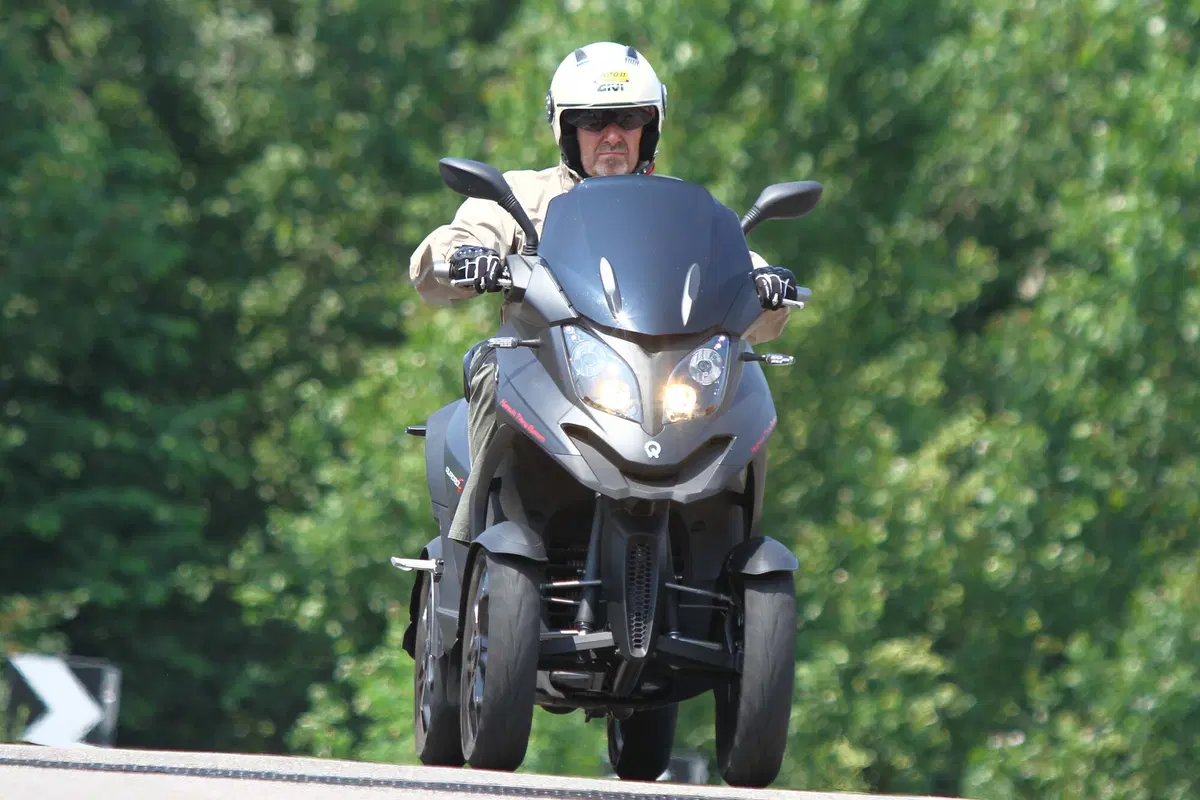

I primi metri in sella all’estroso veicolo si sono rivelati inaspettatamente abbastanza impegnativi, rispetto all’assaggino nel piccolo spazio disponibile all’Eicma: proprio come accadde al primo approccio col prototipo del Quadro 350D, infatti, anche qui ci siamo scontrati con un avantreno pesante e lento nei cambiamenti di direzione, tutt’altro che confidenziale insomma. Ma anche questa volta è bastata meno di un’oretta di utilizzo in città per arrivare alla campagna, perché l’odioso comportamento sparisse come per incanto, tanto da ritrovarci a percorrere sistematicamente tutte le rotonde incontrate alla massima piega consentita fino al fermo meccanico inclinazione, fondamentale per evitare stupidaggini.

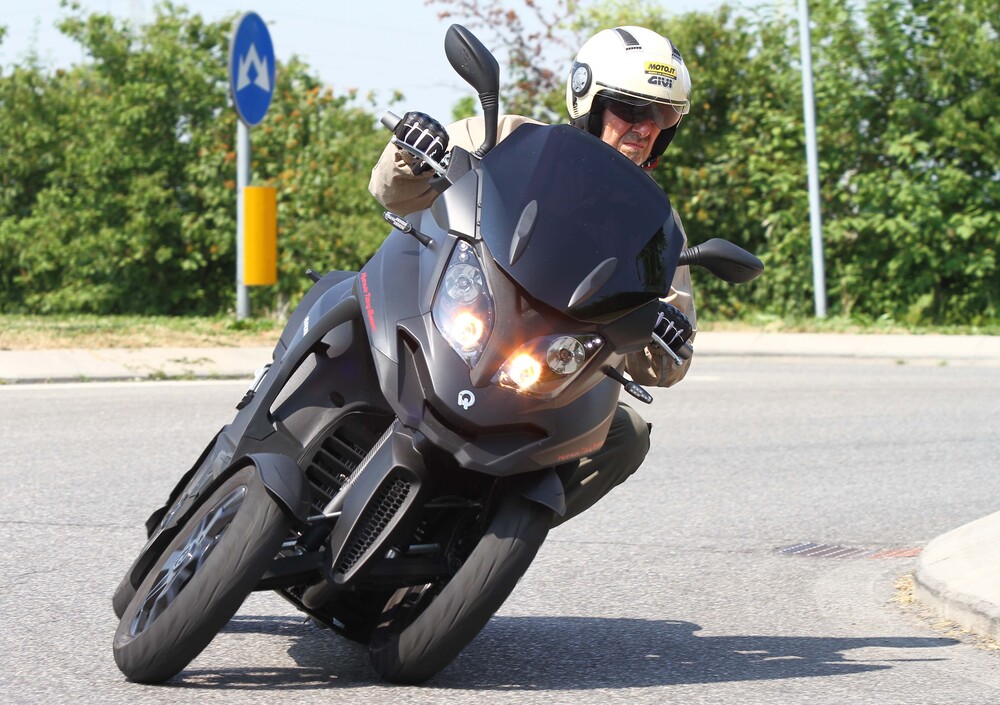

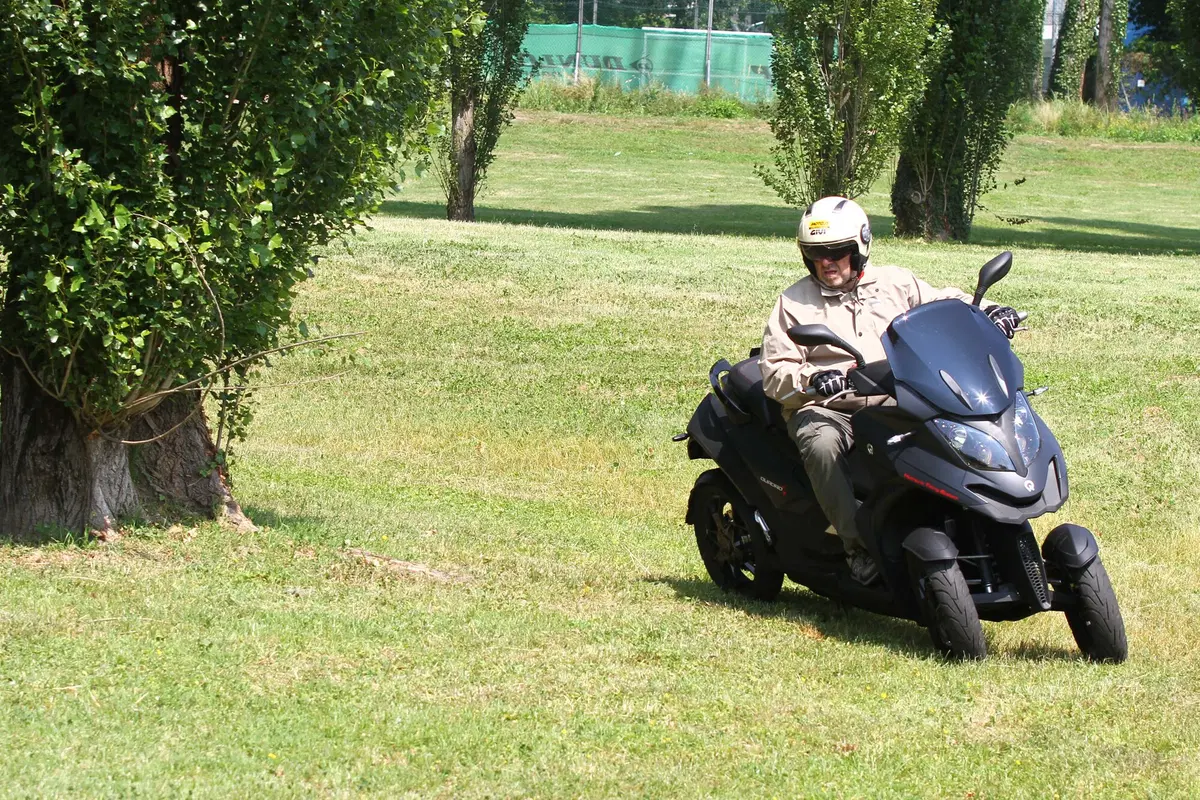

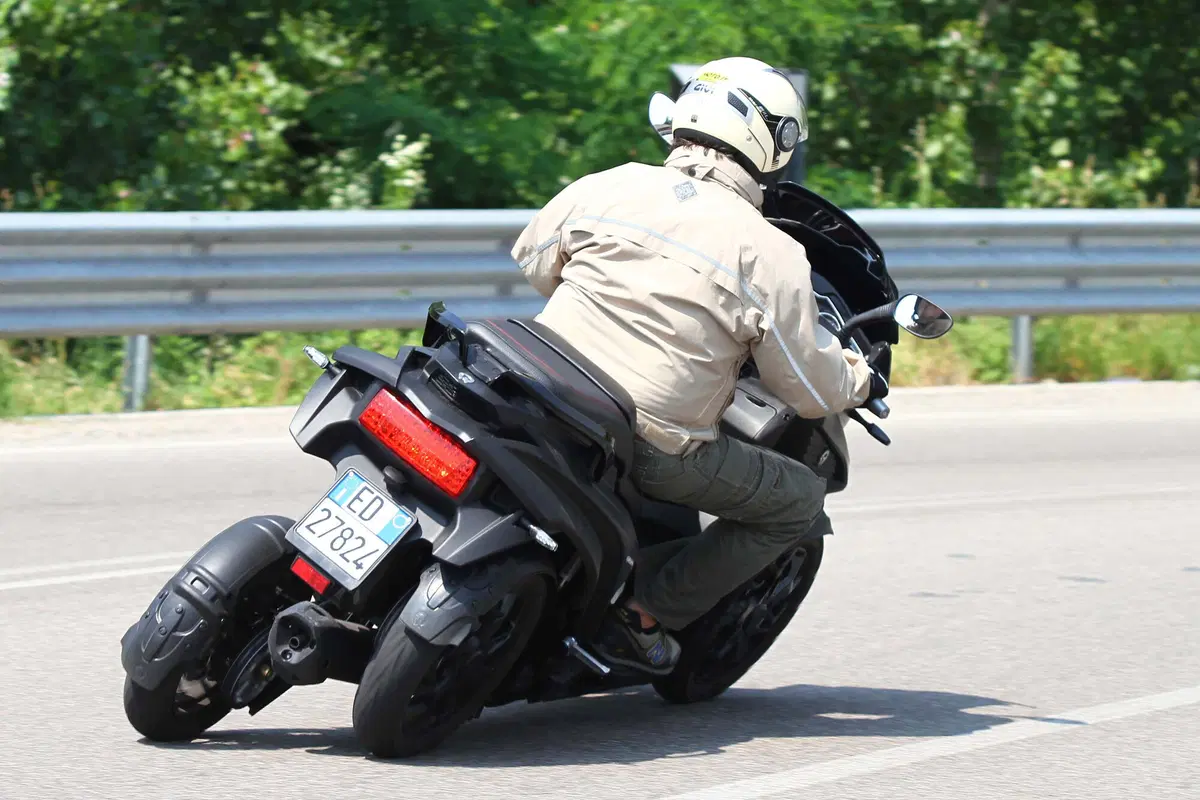

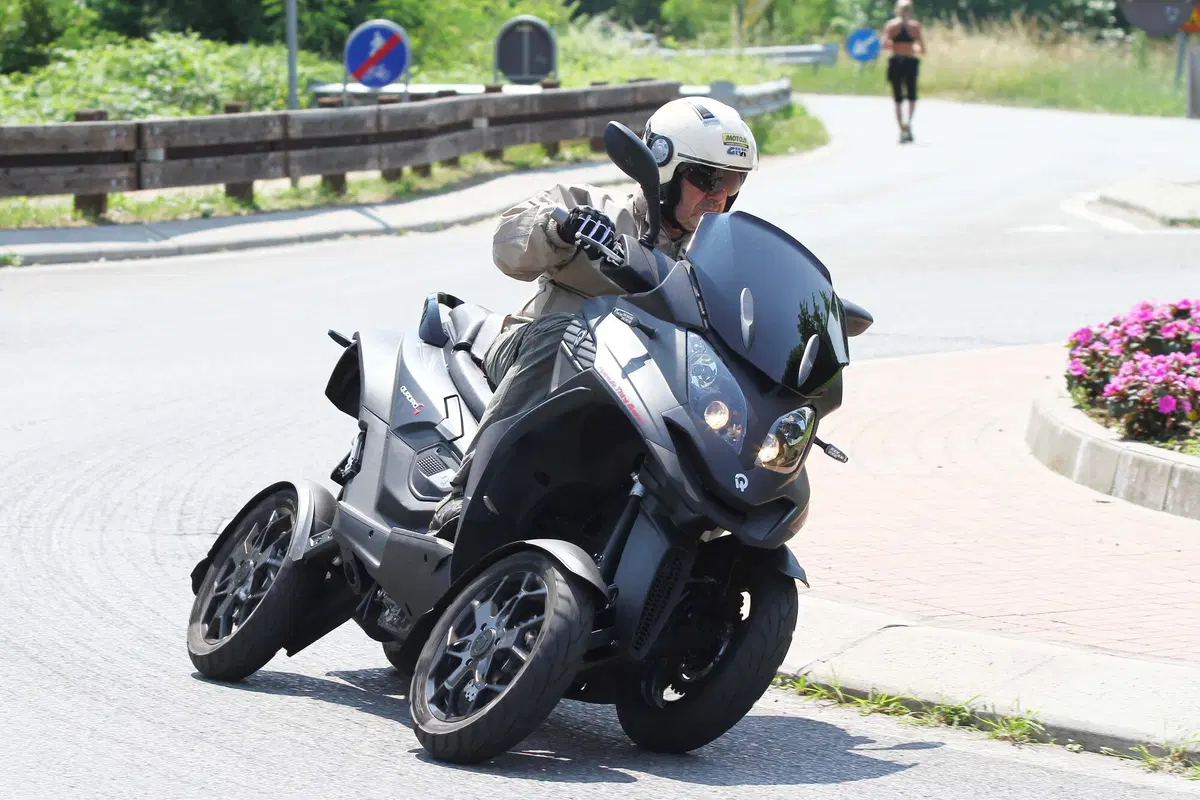

Chiaramente la stazza del Q4, nonostante il suo baricentro basso, non consente certamente cambi di direzione da ultima variante di Suzuka, ma una volta preso il ritmo giusto tutto viene naturale, e si può arrivare tranquillamente a divertirsi anche dove le curve si susseguono rapide, forti del formidabile appoggio delle quattro ruote, senza problemi di stabilità e, soprattutto, con la percepibilissima sensazione di un elevato livello di sicurezza.

Quando abbiamo provato il Q4 il sole splendeva cocente, quindi non abbiamo provato la tenuta sul bagnato, tuttavia verificabile dando un’occhiatina al famoso video che vi riproponiamo qui. Però abbiamo voluto provarci sull’erba, che non è certamente il suolo più indicato per esibirsi in pieghe oltre la norma, con risultati difficilmente da ottenere su due sole ruote.

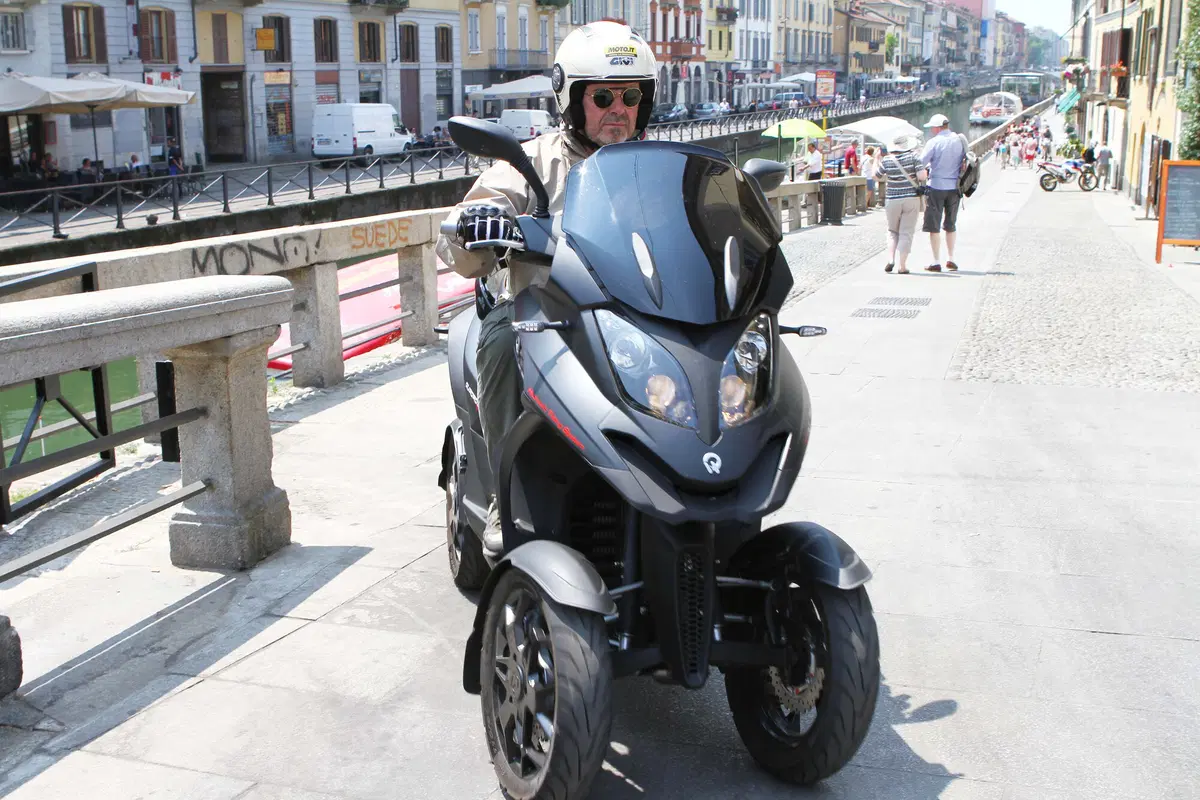

Il nuovo Quadro è soddisfacente anche in città: le sospensioni, che non patiscono troppo pavé e asfalto sconnesso, garantiscono un buon comfort che si abbina felicemente alla pressoché totale assenza di vibrazioni.

La fase di stazionamento al semaforo senza metter giù i piedi è affidata alle leve dei freni – il che richiede un minimo di forza - oppure alla leva centrale sullo scudo, che chiaramente va alzata fermandosi al semaforo e abbassata alla partenza, cosa che con un minimo di pratica diventerà usuale. Il parcheggio del mezzo, oltre alla leva di cui sopra, va effettuato inserendo anche il freno a mano, con la già citata apposita maniglia.

Come spiegato nel paragrafo dedicato alla tecnica, l’apparato frenante offre diverse opportunità d’utilizzo. Perlomeno all’inizio, chi è abituato all’auto probabilmente prediligerà il pedale, che però ha una corsa corta e non vanta un’azione molto progressiva sui quattro dischi disponibili; inoltre è duretto, quindi va premuto con forza per ottenere il massimo, con risultati comunque piuttosto soddisfacenti. Usando solo la leva destra sul manubrio, che comanda i due dischi anteriori, si ottengono invece decelerazioni poco incisive, utili solo per rallentare a bassa velocità. A nostro avviso, l’opzione migliore è dunque sfruttare la frenata combinata con la leva di sinistra, anch’essa duretta e gommosa da azionare, ma che offre decelerazioni brillanti, e vien più naturale per gli scooteristi abituali. Naturalmente è possibile usare anche leva e pedale contemporaneamente, ma va tenuto presente, come già accennato, che un sistema respinge l’altro: così può accadere che la pressione sul pedale respinga quella sulla leva, o viceversa, a seconda dello sforzo attuato sull’uno o sull’altra.

Chiudiamo col motore, che su uno scooter da 150/170 kg farebbe certamente più bella figura, mentre contro la stazza del Quadro4 deve purtroppo ansimare un po’ in partenza a maggior ragione col passeggero a bordo, chiaramente. Senza “zavorrina” ovviamente va meglio, e lo si verifica specialmente nel traffico cittadino. Diciamo che il Quadro 350S a tre ruote, da noi provato a suo tempo, farebbe certamente tesoro di quei tre cavallini in più che questa versione offre. Tant’è che col Q4 siamo riusciti a spuntare i 140 km/h indicati (accompagnati da qualche sibilo emesso dalle due lunghe cinghie di trasmissione), il tutto con una discreta protezione dall’aria per chi guida: sedendo abbastanza più in alto, però, l’eventuale passeggero sentirà la necessità di un parabrezza più ampio e prolungato.

Quanto al prezzo, i 10.450 euro richiesti per il Q4 potrebbero senz’altro far storcere il naso a molti, specie a coloro che vorrebbero un motore di maggior cubatura, soprattutto per motivi di coppia motrice ai bassi e medi regimi. Non vanno comunque trascurate la particolarità di questo mezzo, a partire dalla notevole sicurezza percepita ed effettiva, ma anche a livello di tecnologia che lo contraddistingue.

Pregi e difetti

  • Sicurezza percepita notevolissima | Esclusività | Comfort
  • Feeling in frenata migliorabile | Spunto motore migliorabile | Prezzo importante



  1 di 15
  • carlo70

    io l'ho da 10 giorni e qualche pecca c'e'
    ad esempio l'illuminazione dei fari non e' sufficiente e gli abbaglianti non abbagliano per terra
  • titaoit, Roma (RM)

    Chi è Marabese?

    Sono assolutamente contrario ad acquistare un mezzo del genere.. Intanto la Marabese chi è? Bohooo!! Una ditta che ha aperto in Svizzera.. con quali centri assistenza? Ma stiamo dando i numeri? Uno spende una somma importante e poi chi lo manutenziona? Mandrake? E' poi sottomotorizzato.. Pesa un'accidente ed ha un motorino.. Chissà chi è a produrre sto motore..
    Nooo Niente.. mi tengo il mio mp3 è anche più bello..
    RISPONDE MAURIZIO TANCA
    Gentile signore, nel totale rispetto per le sue legittime valutazioni sul Quadro, del quale ho scritto le impressioni di guida, faccio presente che nel redarre articoli di questo tipo, relativi ad aziende giovani si, ma tuttavia con un background consistente alle spalle, tengo sempre a raccontare a chi fanno capo, proprio per informare chi informato non è. In questo caso, si tratta della famiglia Marabese, padre e figli, della cui storia ho scritto un - credo - abbastanza esauriente profilo all'inizio dell'articolo, completando con le notizie riguardanti il numero di concessionari/centri assistenza attualmente operativi in Europa (che eventualmente potrà trovare sul sito della Quadro). Informazioni che, evidentemente, lei non ha letto.
    Quanto al motore del Q4, viene prodotto a Taiwan dalla Aeon, cosa che ho sempre sottolineato parlando dei Quadro a 3 ruote, ma non questa volta, e me ne scuso, rimediando in ritardo.
    Tornando a Marabese, nel caso avesse letto (ma non credo) la sua interessante storia lavorativa, avrebbe appreso che ha lavorato molto per Piaggio. Creando, oltretutto, il suo caro MP3....

    Cordiali saluti.
Inserisci il tuo commento

Scheda tecnica

Quadro Quadro 4 (2015 - 16)
  • Informazioni generali
  • Misure
  • Motore
  • Ciclistica
  • Batteria
  • Marca Quadro
  • Modello Quadro 4
  • Allestimento Quadro 4 (2015 - 16)
  • Categoria Scooter Ruote alte
  • Inizio produzione 2015
  • Fine produzione n.d.
  • Prezzo da 10.490 - franco concessionario
  • Garanzia n.d.
  • Optional n.d.
  • Lunghezza 2.180 mm
  • Larghezza 800 mm
  • Altezza 1.340 mm
  • Altezza minima da terra n.d.
  • Altezza sella da terra MIN 770 mm
  • Altezza sella da terra MAX n.d.
  • Interasse n.d.
  • Peso a secco 257 Kg
  • Peso in ordine di marcia 268 Kg
  • Cilindrata 346 cc
  • Tipo motore termico
  • Tempi 4
  • Cilindri 1
  • Configurazione cilindri n.d.
  • Disposizione cilindri n.d.
  • Inclinazione cilindri -
  • Inclinazione cilindri a V n.d.
  • Raffreddamento a liquido
  • Avviamento elettrico
  • Alimentazione iniezione
  • Alesaggio 82 mm
  • Corsa 65,5 mm
  • Frizione automatica
  • Numero valvole 4
  • Distribuzione monoalbero
  • Ride by Wire n.d.
  • Controllo trazione n.d.
  • Mappe motore n.d.
  • Potenza 30 cv - 22 kw - 7.500 rpm
  • Coppia 3 kgm - 25 nm - 5.000 rpm
  • Emissioni Euro 3
  • Depotenziata No
  • Tipologia cambio automatico con variatore
  • Numero marce -
  • Presenza retromarcia No
  • Consumo medio VMTC n.d.
  • Capacità serbatoio carburante 15 lt
  • Capacità riserva carburante 3 lt
  • Trasmissione finale cinghia
  • Telaio In tubi d'acciaio
  • Sospensione anteriore HTS system (oleo-pneumatica)
  • Escursione anteriore n.d.
  • Sospensione posteriore HTS system (oleo-pneumatica)
  • Escursione posteriore n.d.
  • Tipo freno anteriore disco-disco
  • Misura freno anteriore 240 mm
  • Tipo freno posteriore disco-disco
  • Misura freno posteriore 240 mm
  • ABS No
  • Tipo ruote integrali
  • Misura cerchio anteriore 14 pollici
  • Pneumatico anteriore 110/80 x 14’’
  • Misura cerchio posteriore 15 pollici
  • Pneumatico posteriore 110/80 x 14’’
  • Batteria n.d.
  • Capacità n.d.
  • Autonomia e durata n.d.
  • Batteria secondaria n.d.
